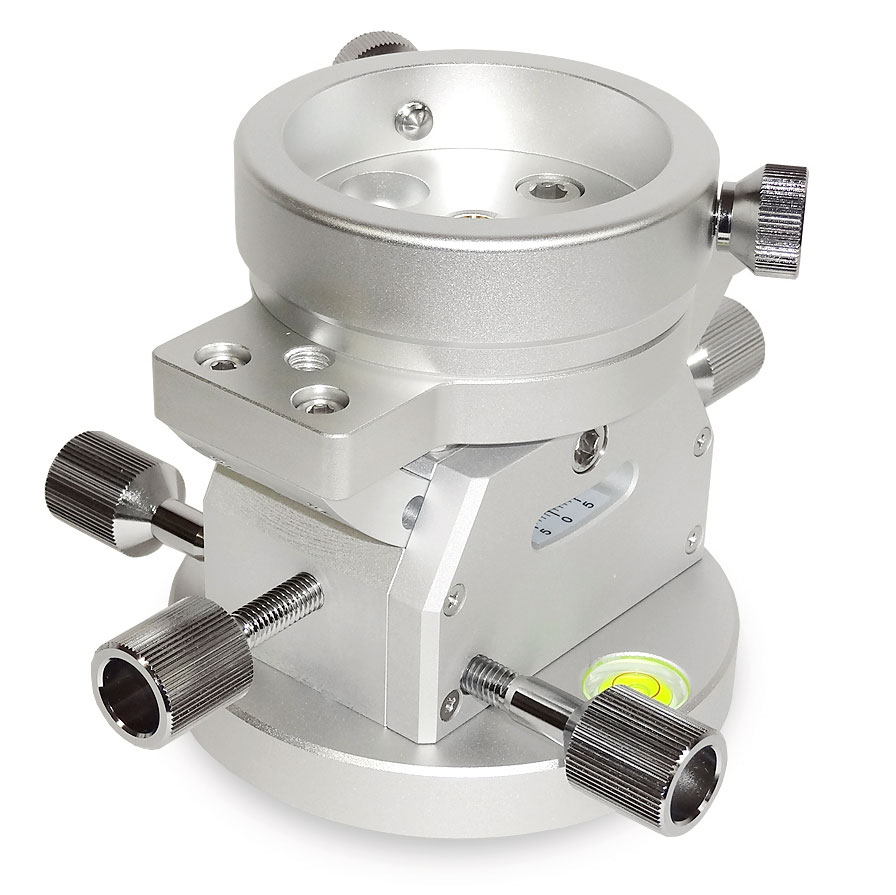

Unitec（ユニテック）　天体望遠鏡パーツ 極軸微動ユニット

SWAT-200で精密な極軸合わせを行うのに便利な微動架台が新発売！

底面には3/8インチ太ネジに1/4インチカメラネジに変換するアダプターがついています。方位磁石、水準器付。
（※カメラ三脚にそのまま取り付けられます。）

• ■別売の「スペーサープレート」を併用すると、上下微動範囲を大幅に拡大できます。

主な特長

• 極軸微動ユニットは、赤道儀の極軸を正確に据え付けるための微動ユニットです。垂直（傾斜）微動は、特徴あるゴニオ式を採用。傾斜の変更にともなう重心の崩れを最小限に抑えることができます。このゴニオ式極軸微動ユニットはX-Y（垂直＝傾斜と水平）が別々の2軸で、水平は一般的な赤道儀と同じ「押し押しネジ式」です。X-Yの2軸調整は、一般撮影用の傾斜調整装置に見られる3点微動の簡易型より、直感的に操作しやすく人間工学的に優れており、赤道儀の極軸調整装置としては最適な方式です。また、X-Y2軸調節式のため、ドリフト法と呼ばれる精密な極軸修正法にも応用可能です。
• ユニットの底面には3/8インチカメラ太ネジに一般的な三脚の1/4インチカメラネジに変換する太ネジアダプターが装着されていますので、幅広いカメラ三脚に取り付け可能です。また、上部の機器搭載部分は「テーパーキャッチャー」が採用されています。SWAT-200本体をワンタッチで取り付け可能なほか、他社製のポータブル赤道儀も別売の「テーパーアダプター」や「2WAY傾斜ウェッジ」を併用していただくことで、ご利用いただけます。「テーパーキャッチャー」を取り外せば、M6とM8のネジ穴が35mm間隔で開けてありますので、アリミゾキャッチャーへ変更したり、適合する他社製パーツもご利用いただけます。さらに「テーパーキャッチャー」を前後にオフセットして取り付けることも可能です。そのほか、ロアプレートには簡易的なセッティングに役立つコンパスと水準器を装備しています。
• 調整幅は方位が±7.5度、傾斜が±3.5度、質量が約900gとなります。傾斜はオプションの「スペーサープレート」を併用していただくことで、±12度まで可動範囲が広がります。水準器を必要としないセッティングの場合、あらかじめ極軸微動ユニットを傾けることで、あらゆる角度でお使いいただけます。

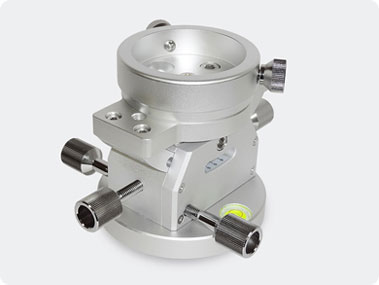

●このユニットをお使いいただくことで、極軸望遠鏡を覗きながらのセッティングが容易になります。		●簡易的な設置に便利な水準器とコンパス付。回しやすい調整用ローレットビスは真鍮削り出しクロムメッキの贅沢な仕様です。

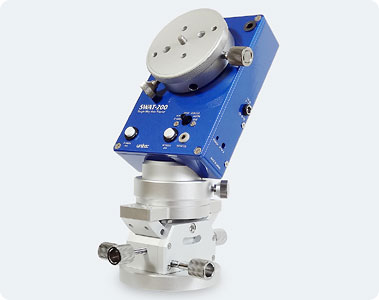

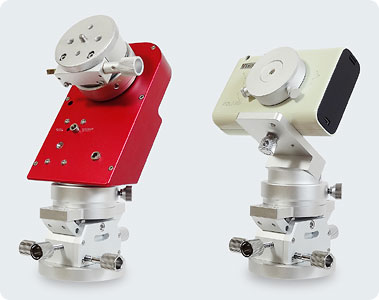

●SWAT-200の三脚取り付け部分は、写真のように「テーパーキャッチャー」にワンタッチで取り付け可能な形状をしています。ねじ込む面倒がありません。		●極軸微動ユニットは、他社製ポータブル赤道儀にもお使いいただけます。TOAST-proには「テーパーアダプター」、ポラリエには「2WAY傾斜ウェッジ」を併用していただくことで適合します。 （写真のTOAST-proには「微動回転ユニット」を取り付けています）
