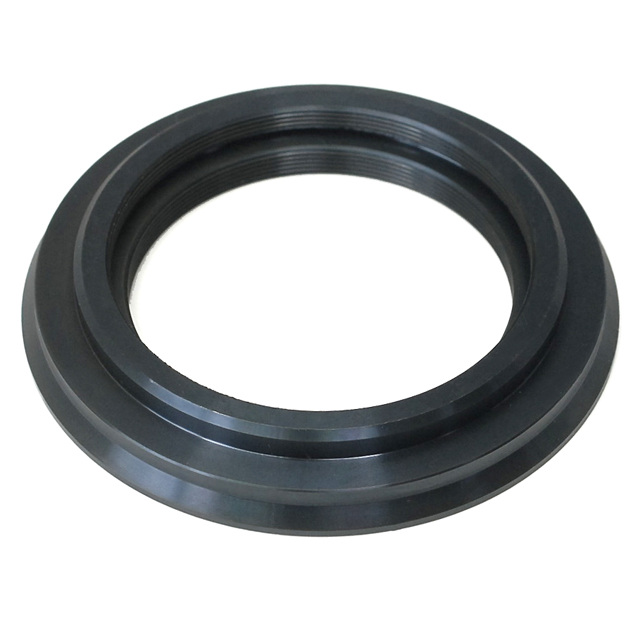

K-ASTEC TR74-M52F(バックフォーカス56mmタイプ)



K-ASTEC TR74-M52F(バックフォーカス56mmタイプ)

価格:

8,000円 (税込 8,800円)

購入数:

K-ASTEC製品の納期について
K-ASTEC製品は店舗にて在庫を確保しており、通常はご注文より1~3営業日程度でご用意が可能です。
ただし、ご注文集中時やメーカー様にて在庫切れの場合はお時間を頂く場合がございますので何卒ご了承ください。

K-ASTEC(ケー・アステック) 天体望遠鏡パーツ TR74-M52F

ASI2600/6200用タカハシM52M接続テーパーリング

FUレデューサーまたはFC/FSマルチフラットナー1.04×を併用した FCT-65D,FS-60CP,FC76-DP (バックフォーカス56.0mm)に適合

■FUレデューサーを併用したFCT-65Dに「TR74-M52F」装着状態


(TR74-M52Fに48mmフィルターを装着しています)

■FCT-65D バックフォーカス調整用接続チャート (バックフォーカス56.0土1.0)
画像1
タカハシ
CA-35 (FURD)
①TR74-M52F
②TR74SAP
③EX-12.5土1.0
フィルター
ドロワーM54
ネジ込み
接続
テーパーリング
接続
ボルト
接続
シムリング
M54ネジ込み
接続
シムリング
ネジ込み
接続
ネジ込み接続のため
ドロワー窓とセンサー
回転位置は不定
センサーまで56.0
-1.0/+1.1
光路長
5.0
光路長
1.0
光路長
12.5-1.0+1.1
光路長
20.0
光路長
17.5

▼カラーカメラ用TR74システムチャート

日本語(JP)

カラーカメラ用TR74システムチャート(日本語)

PDFを開く

English(EN)

TR74 System Chart for color Cameras (English)

Open PDF


▼モノクロカメラ用TR74システムチャート

日本語(JP)

モノクロカメラ用TR74システムチャート(日本語)

PDFを開く

English(EN)

TR74 System Chart for Monochrome Cameras (English)

Open PDF



▼シュミカセ用TR74システムチャートM42-STC

(日本語)クリックで拡大▲

(英語)クリックで拡大▲
