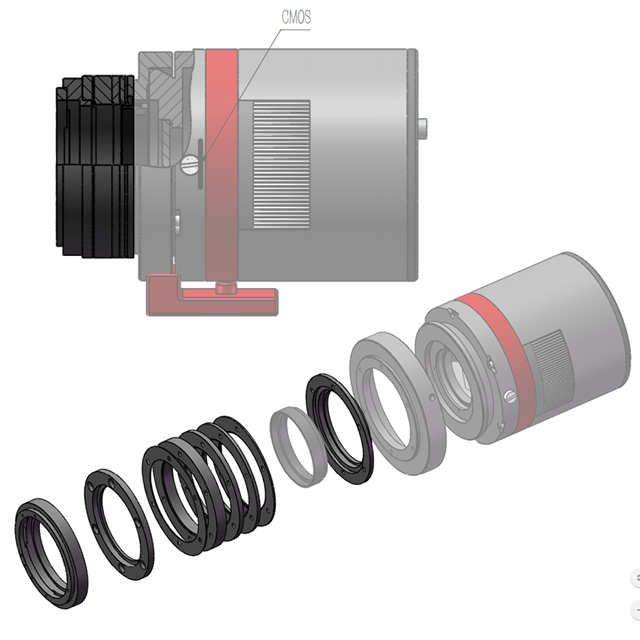

QHYCCD社　デジカメ・CCD：カメラ EOS・EFレンズマウントアダプターセット（QHY165C/168C/247C/367C用）

EOS･EFレンズもしくは各社天体望遠鏡にレデューサーやフラットナー等の補正レンズを
併用した撮影システムに、QHY165C/168C/247C/367Cを接続するために必要なアダプターリングセット

使用上の注意

■当製品は、ユーザー様のご使用状況に応じて"必要なパーツを組み合わせて使用"する必要があります。
ご使用状況ごとの組み合わせ詳細は下記をご参照ください。

■1）フィルターを使用しない場合
使用するパーツの合計光路長が、Canon EOSシリーズのボディー内フランジバック量44mmと同じになるようにパーツを組み合わせます。 QHY-CCD　020087 M54 Back Focus Adjustment Componentsセット中の、

020065（0.5mm）+ 020068（3mm）

の2枚だけを使用することで、使用するパーツの合計光路長が44mmとなります。



■2）フィルターを併用する場合
セット中の"02055 2Inch Filter Holder"に、各社M48φフィルターを装着して使用する場合、フィルターの基板厚（ガラスの厚み）に応じてピント位置が後退するため（光路長が伸びるため）厳密には微調整をする必要があります。

具体的には、"フィルターの基板厚（mm）×0.3程度"光路長を伸ばす必要があります。一般的な天体撮影用のフィルターは、ガラス基盤厚：2～3mmで製作されていますので、0.6mm～0.9mm程度光路長を伸ばす必要があることになります。

しかしながら、

・光路長の最少調整単位は「0.5mm」
・QHY-CCDのカメラ本体自体が「センサー位置までの製造（組立）誤差をプラスマイナス0.5mmまで許容」している。

という点を加味すると、

・使用するフィルターの基板厚： < 2.5mm程度、使用枚数：1枚　　であれば、0.5mm延長。

・使用するフィルターの基板厚： 2.5mm < 3mm程度、使用枚数：1枚　であれば、1.0mm延長。

程度の調整で実用上は問題ないかと判断しています。カメラ本体のセンサー位置までの製造（組立）誤差や、各パーツの製作誤差の積み重ねによって、明らかに撮影画像に影響が出てしまっていると判断できる場合は、ユーザー様にてフランジバック量の調整をお願いいたします。

また、「2枚以上のフィルターをスタックして（重ねて）使用」する場合は、枚数（ガラス基盤厚の合計）に応じたフランジバック調整をする必要があります。



■各社天体望遠鏡に"レデューサーやフラットナー等の補正レンズ"を併用した撮影システムで使用する場合
各望遠鏡メーカーの撮影システム（カメラマウントはEOS用で）ご用意いただければ、上記と同様に接続すればOKです。
（各望遠鏡メーカーの撮影システムは、各メーカー毎のシステムチャートでご確認ください。）
