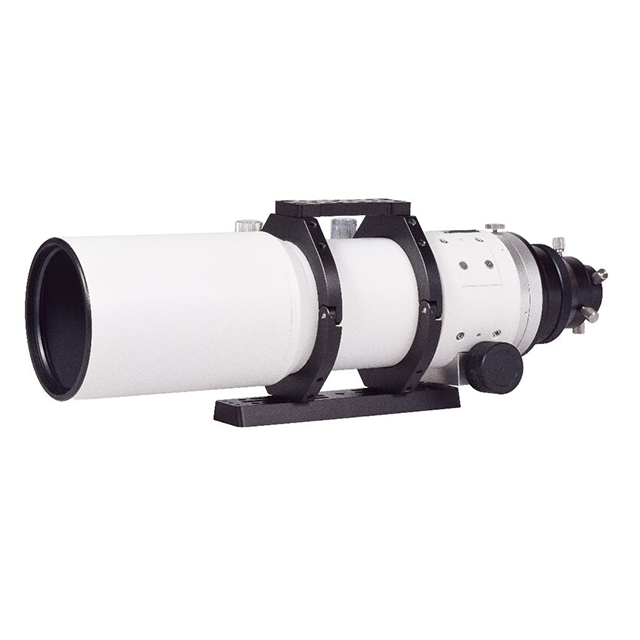

SIGHTRON JAPAN　鏡筒SJH-75UF

75mm F5 ウルトラフラットフィールド アストログラフ

口径75mmクラスの鏡筒としては 世界最高水準 の性能を持つ、F5のウルトラフラットフィールドアストログラフ。

熟練の設計者によるノウハウと、最新の光学シミュレーション技術を結集し、妥協のない光学設計を実現。6枚のレンズを精緻に組み合わせることで、究極のアストログラフが誕生しました。新潟県胎内市の自社工場で製造から最終検査まで一貫管理。

■実写作例

M8/M20 干潟星雲・三裂星雲（フルサイズ撮影）

M51 子持ち銀河

M45 プレアデス星団（すばる）

M13 ヘルクレス座球状星団（中心部トリミング）　高い中心分解能を示す

馬頭星雲周辺

■究極の星像を実現する光学設計

中心像も周辺像も同等のシャープネスが得られるよう、SDガラス、EDガラスを使用し、6枚構成のレンズ設計を最適化。中心スポット直径0.67μm、φ44mmイメージサークルをカバーし、フルサイズ最周辺でも1.31μmを実現しました。

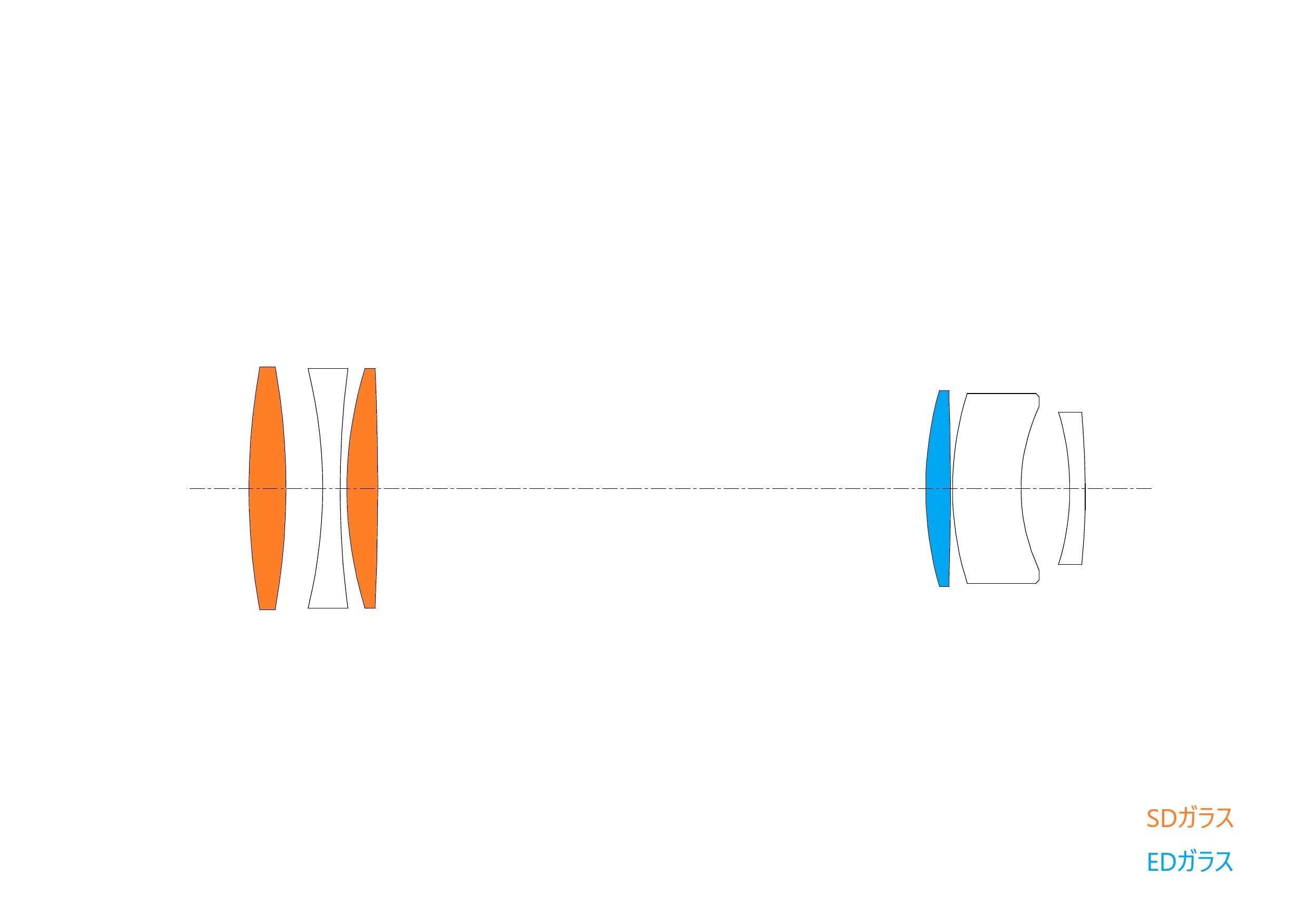

■6群6枚へのこだわり

SJH-75UFを作るにあたり、レンズ設計には何度も試行錯誤を行いました。レンズを増やせば高性能を狙えますが、設計・組み立ての難易度とコストが上がり、透過率やストレール比の低下にもつながります。

色収差・球面収差などの諸収差、像面湾曲補正を高い次元でバランスさせ、設計・組み立て・コストの観点から導き出した、サイトロンジャパンの最適解が 6群6枚 という構成です。スポット直径は 中心 0.67μm、像高22mmでも 1.31μm を実現。

SDガラス2枚使用　EDガラス1枚使用　全面ULRコート

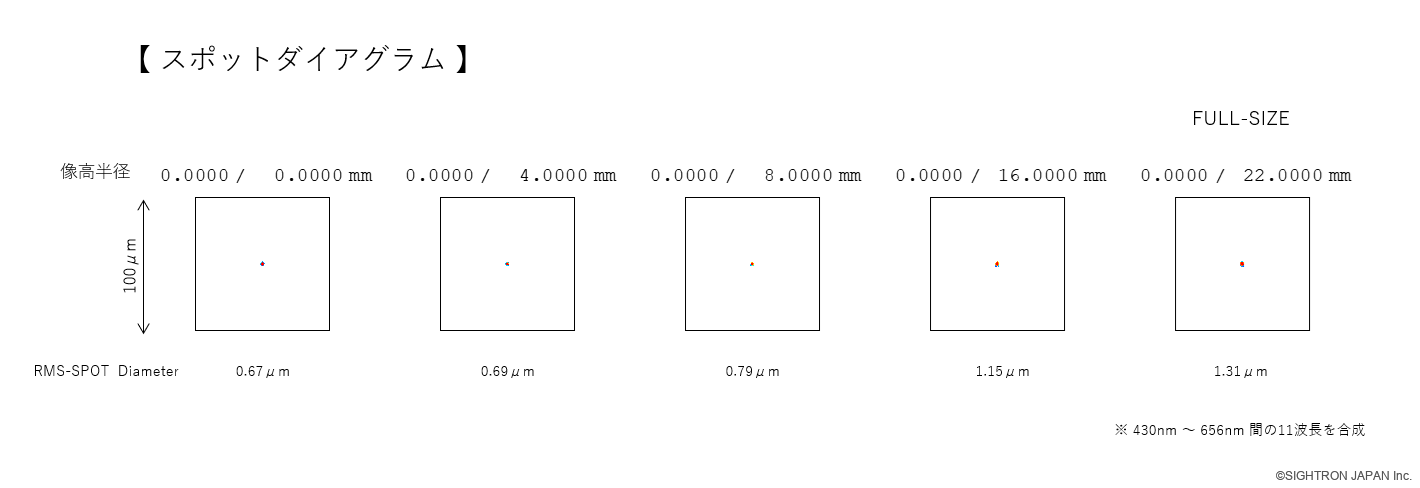

■設計・スポットダイヤグラム

※グラフは設計値です／RMSスポット径／430〜656nm 11波長合成

スポット径

像高 (Field Height)	RMSスポット径
0 mm（中心）	0.67 μm
4 mm	0.69 μm
8 mm	0.79 μm
16 mm	1.15 μm
22 mm（最周辺）	1.31 μm

※ APS-C対角半径 ≒ 14.2mm／フルサイズ対角半径 = 21.6mm。実用画角の全域で2μm以下の点像性能を維持。

■光学諸特性グラフ

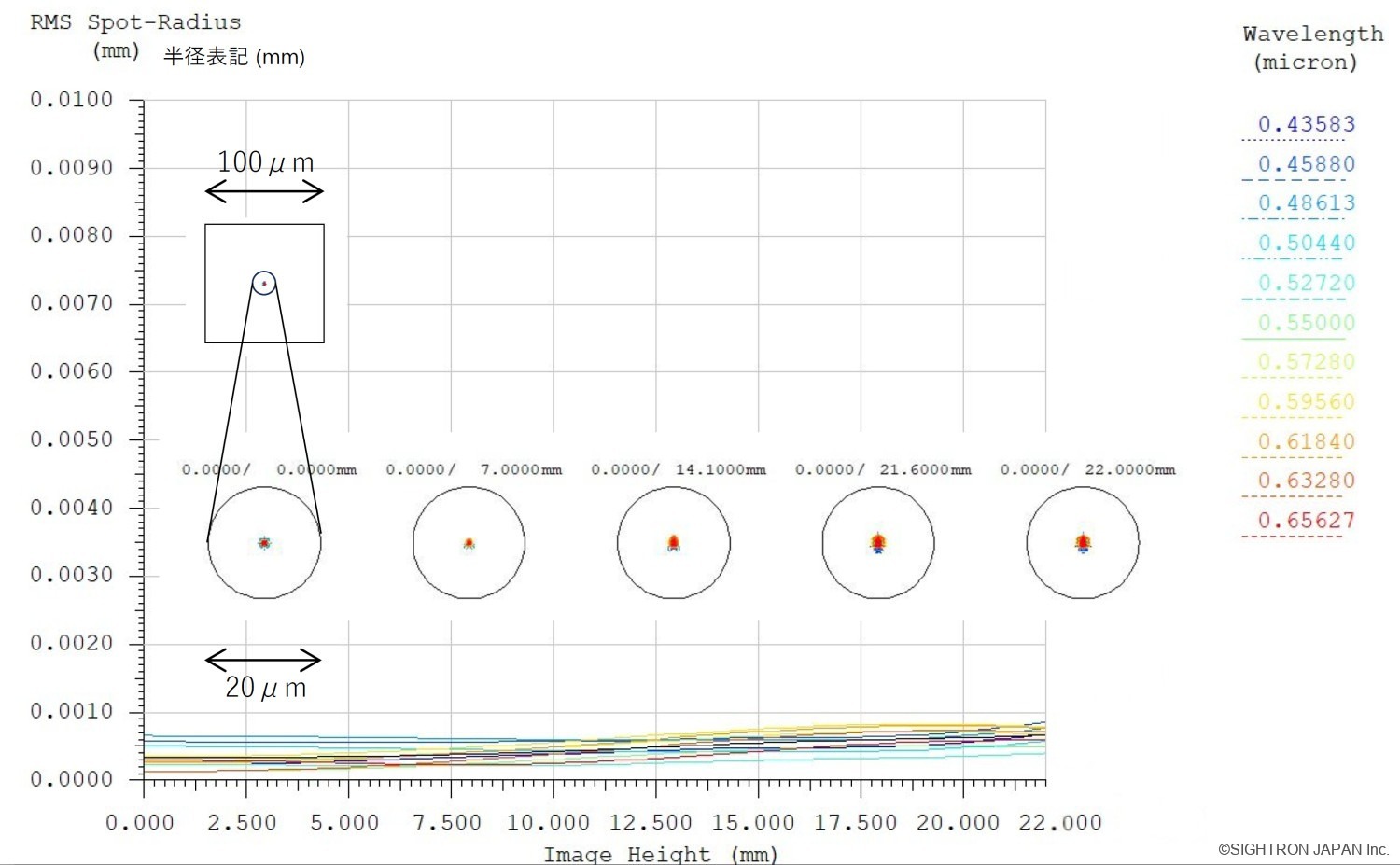

スポットダイヤグラム　可視光11波長合成、RMS半径

中心から最周辺まで均一な点像性能。各波長でRMSスポット半径が回折限界以下に収まっています。

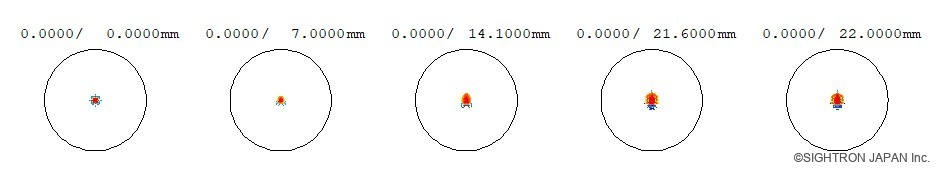

20μmサークル内スポットダイヤグラム　全域でエアリーディスクよりも小さい点像

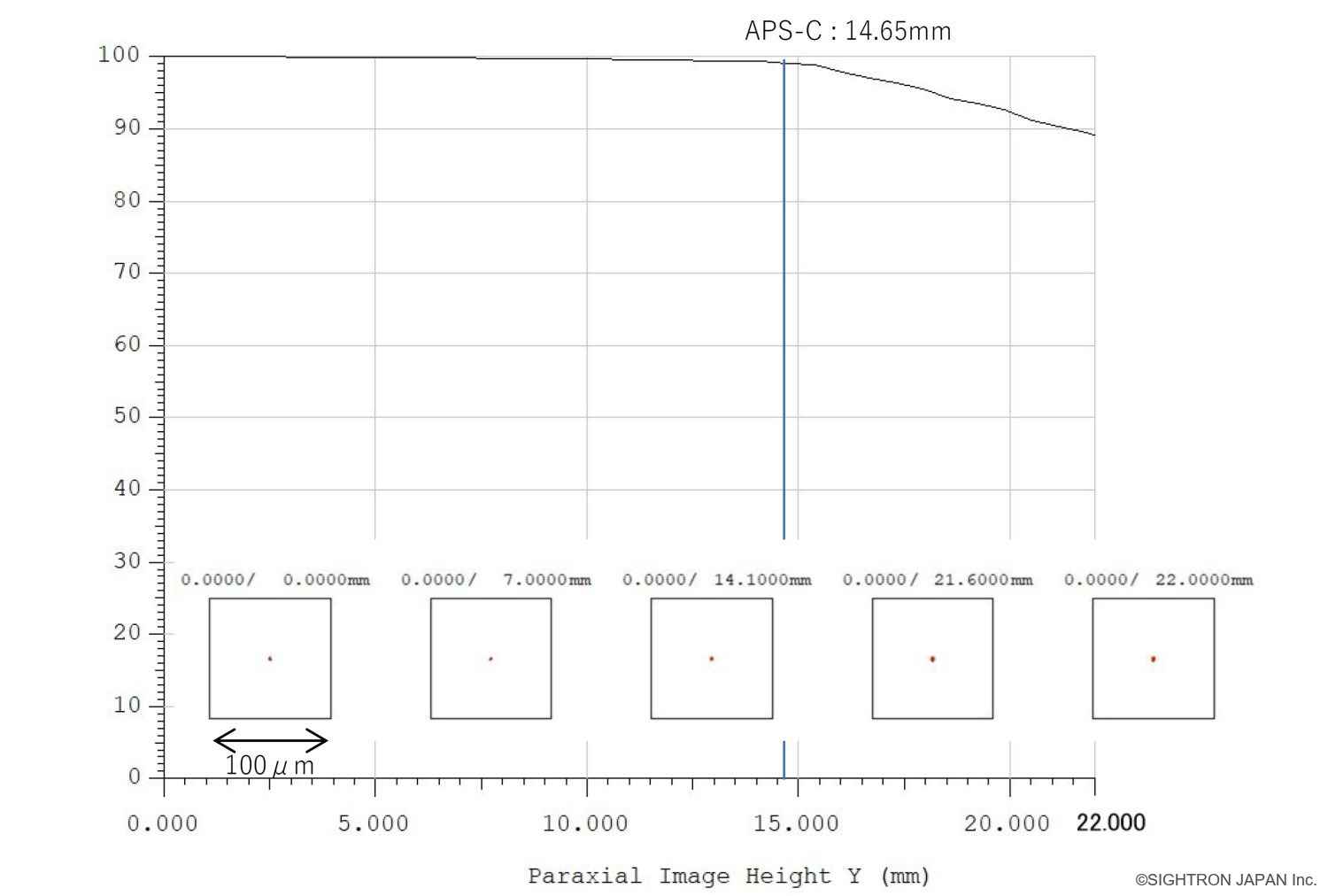

周辺光量　フルサイズ最周辺で約90％

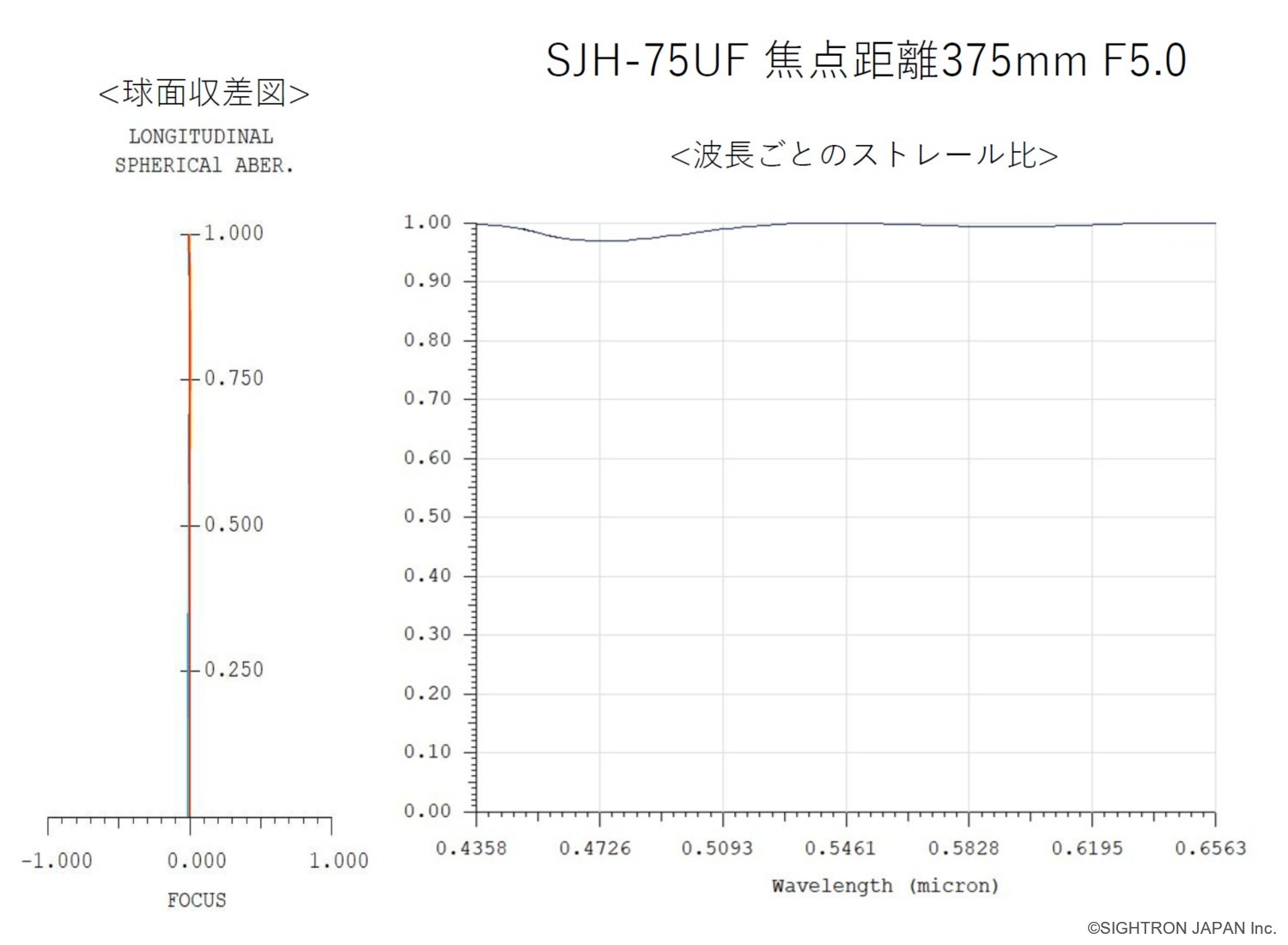

球面収差・ストレール比　ストレール比 99.2%

※グラフは設計値です

■幅広い撮影スタイルに対応

天体CMOSカメラからデジタル一眼まで。多彩な接続規格でフルサイズ撮影に対応します。

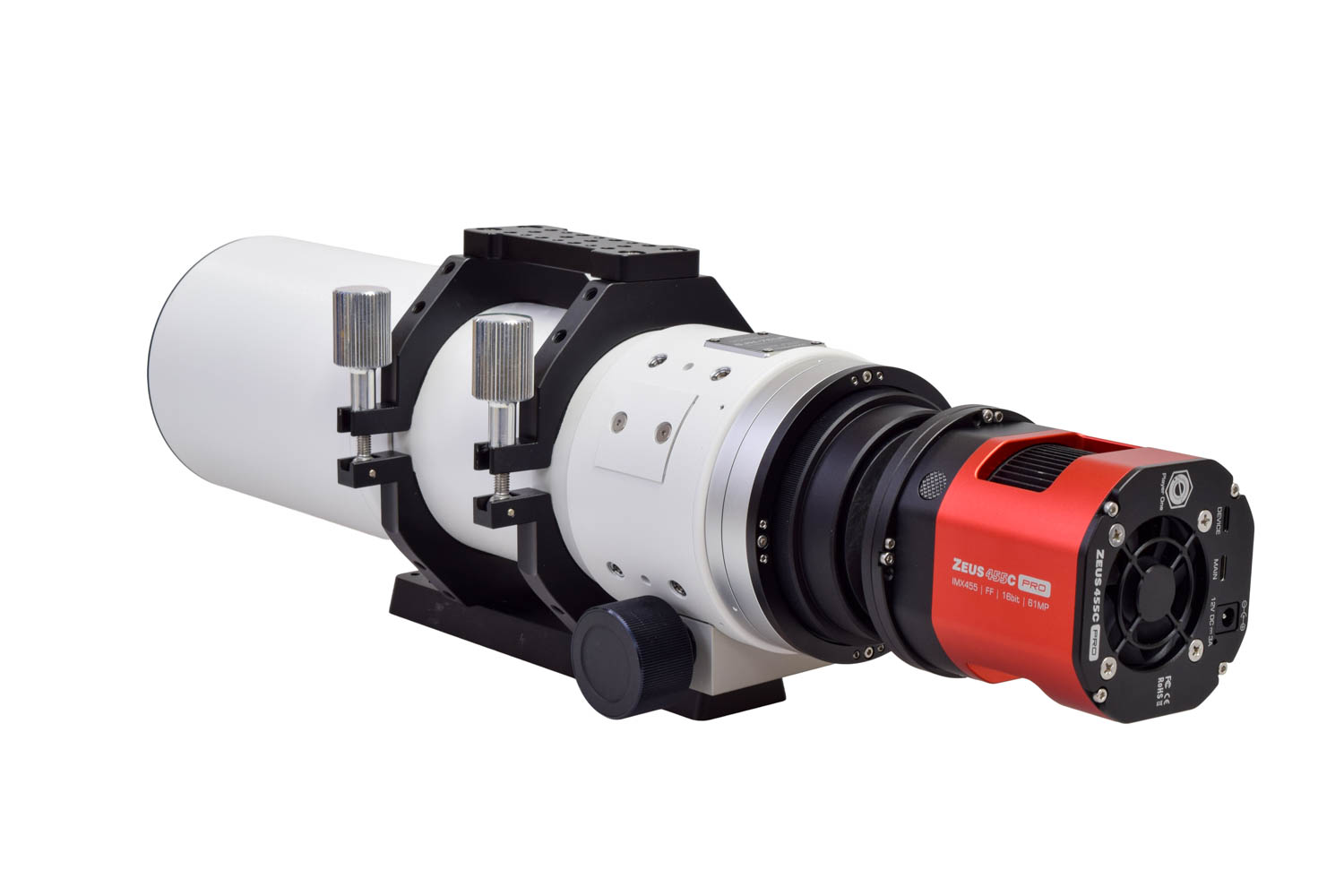

■フルサイズCMOS天体カメラ

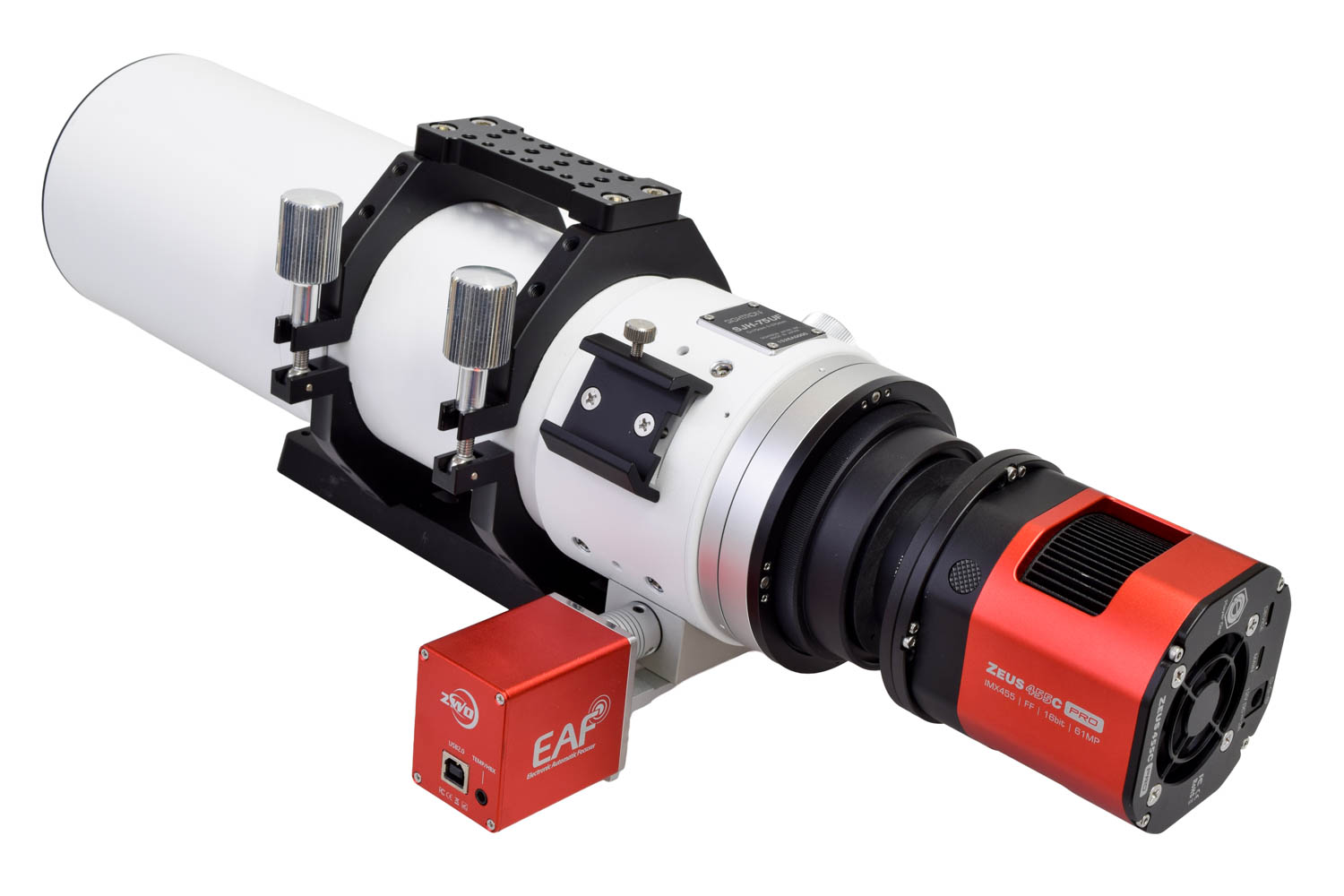

M48×P0.75ネジで主要な天体CMOSカメラを直接接続。φ44mmのイメージサークルがフルサイズセンサーの四隅まで均一にカバーします。

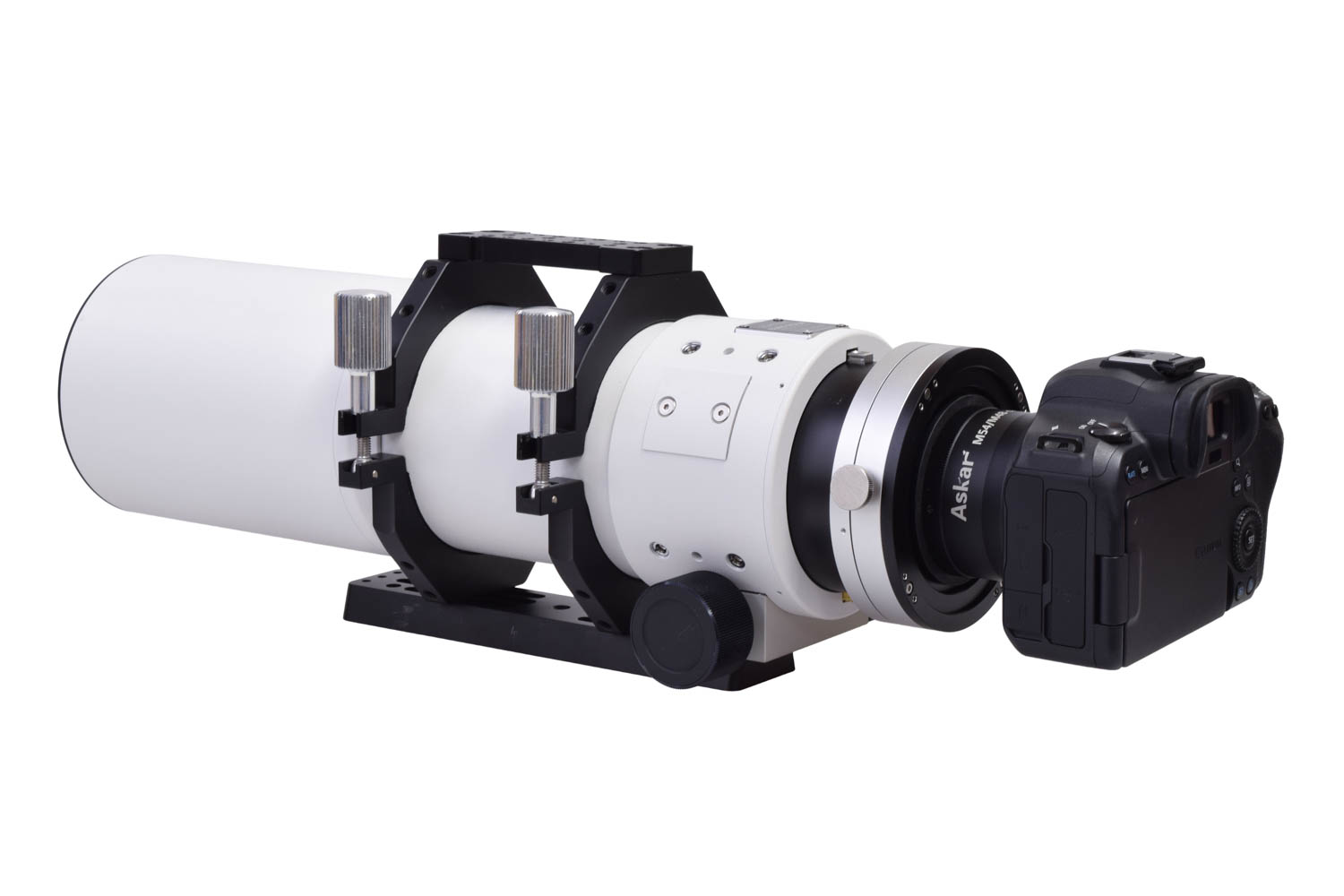

一眼レフ・ミラーレスカメラへの接続にも対応（カメラアダプター別売）。フルサイズ対応の豊かな描写力を幅広いシステムで活用できます。

■自由度の高い撮影システム構成

ZWO社製EAFをはじめとした市販の電動フォーカサー、オフアキシスガイダー、フィルタードロワーなどの各種アクセサリーの取り付けに対応。撮影システム構築の自由度が高いこともSJH-75UFの大きな特長です。

Interface / 接続規格

M48×P0.75mmオス　50.8mm スリーブ　31.7mm スリーブ　市販の電動フォーカサー（ZWO社製EAF等・別売）　ファインダー台座　多用途ハンドルバー

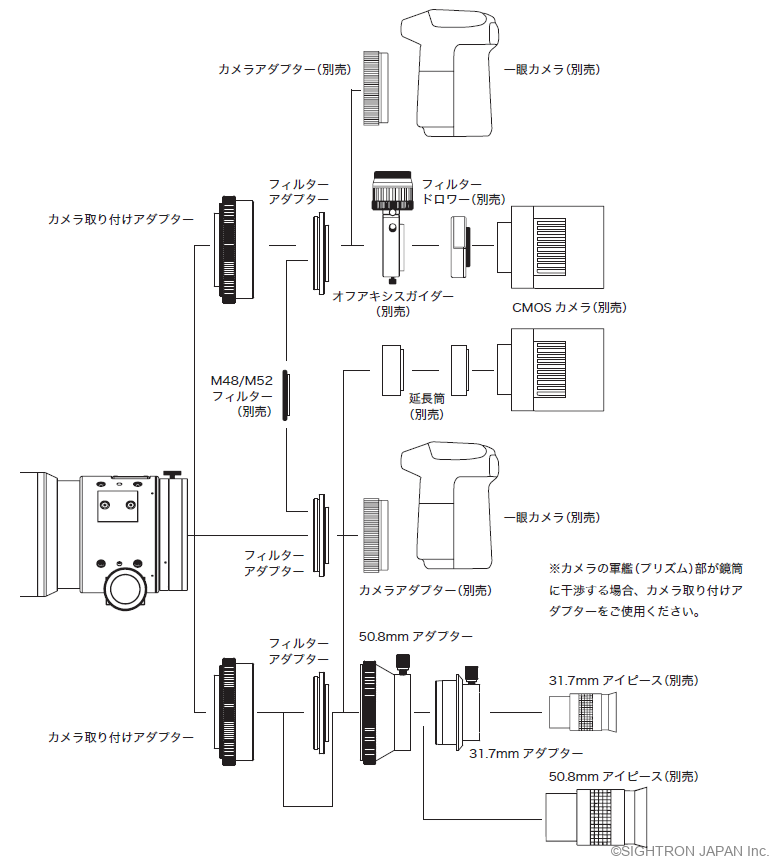

■CHART システムチャート

天体CMOSカメラ・一眼カメラでの撮影から、アイピースによる眼視まで。カメラアダプター、フィルターアダプター、フィルタードロワー、オフアキシスガイダー、スリーブなどを組み合わせて、多彩な撮影システムを構築できます。

■VIS. 眼視性能

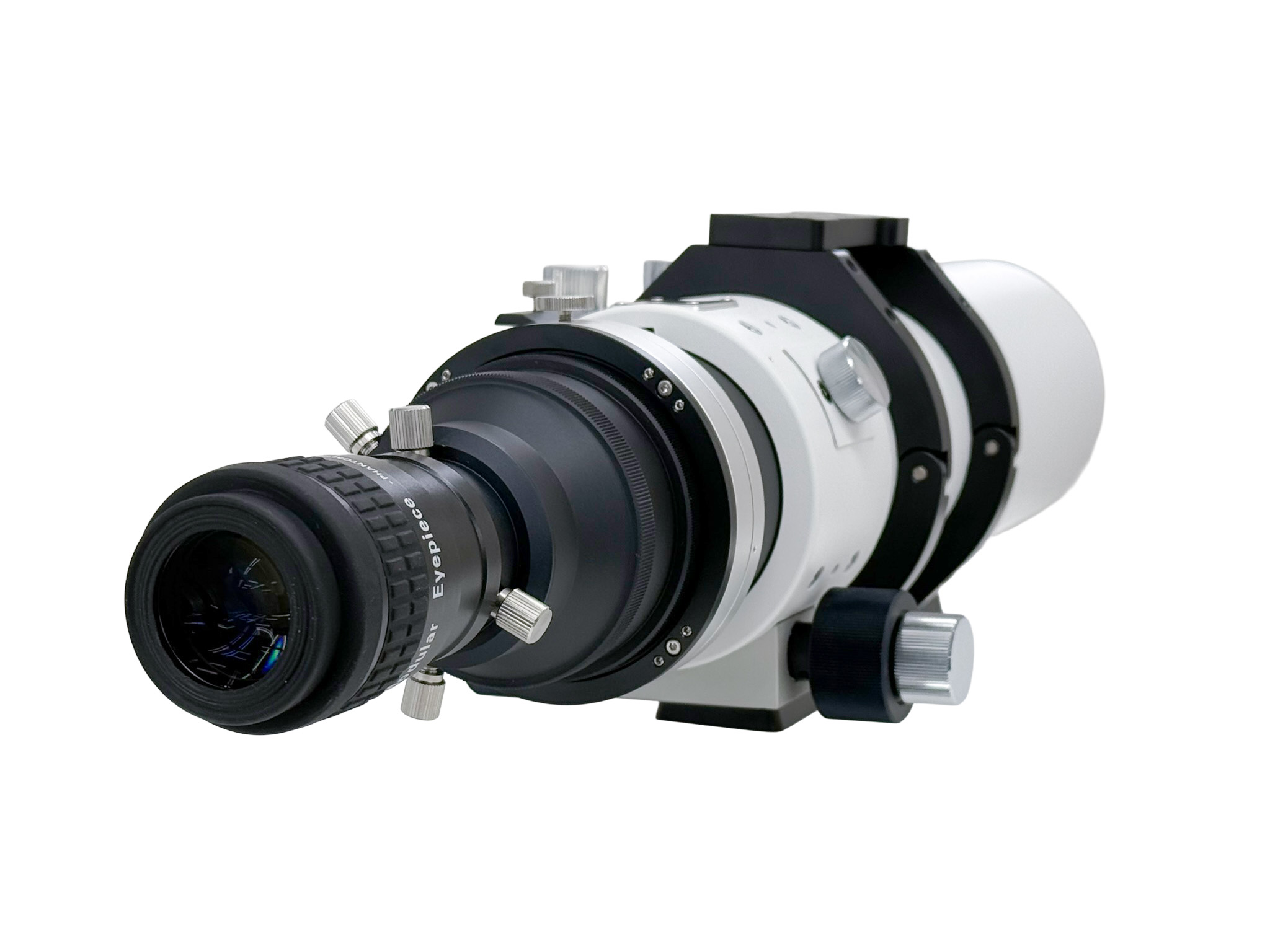

SJH-75UFはアイピースでの眼視にも対応。ストレール比は99.2％に達し、針で突いたような鋭い像を見せてくれます。月面のクレーター、惑星の縞模様、星雲・星団のディテールまで、目を見張るシャープネスで楽しめます。

鏡筒内部には複数の遮光絞りと長めのフードを設け、レンズ間隔環や遮光環の一部には、特殊低反射アルマイトを採用。迷光をしっかり抑え込み、抜群のコントラストを引き出します。レンズ全面のULRコーティングにより光量損失も最小限。暗い対象も明るく、かすかな濃淡も自然に届きます。

50.8mmスリーブ・31.7mmアダプターは標準付属。届いたその日から、お手持ちのアイピースで眼視を楽しめます。

※ 天頂ミラー等はご使用いただけません。

■光学性能を最大限発揮させるためのこだわり

鏡筒内部の迷光処理・フォーカサーの剛性・回転装置の精度。SJH-75UFの光学性能を余すところなく引き出すために、見えない部分にまで徹底的にこだわりました。

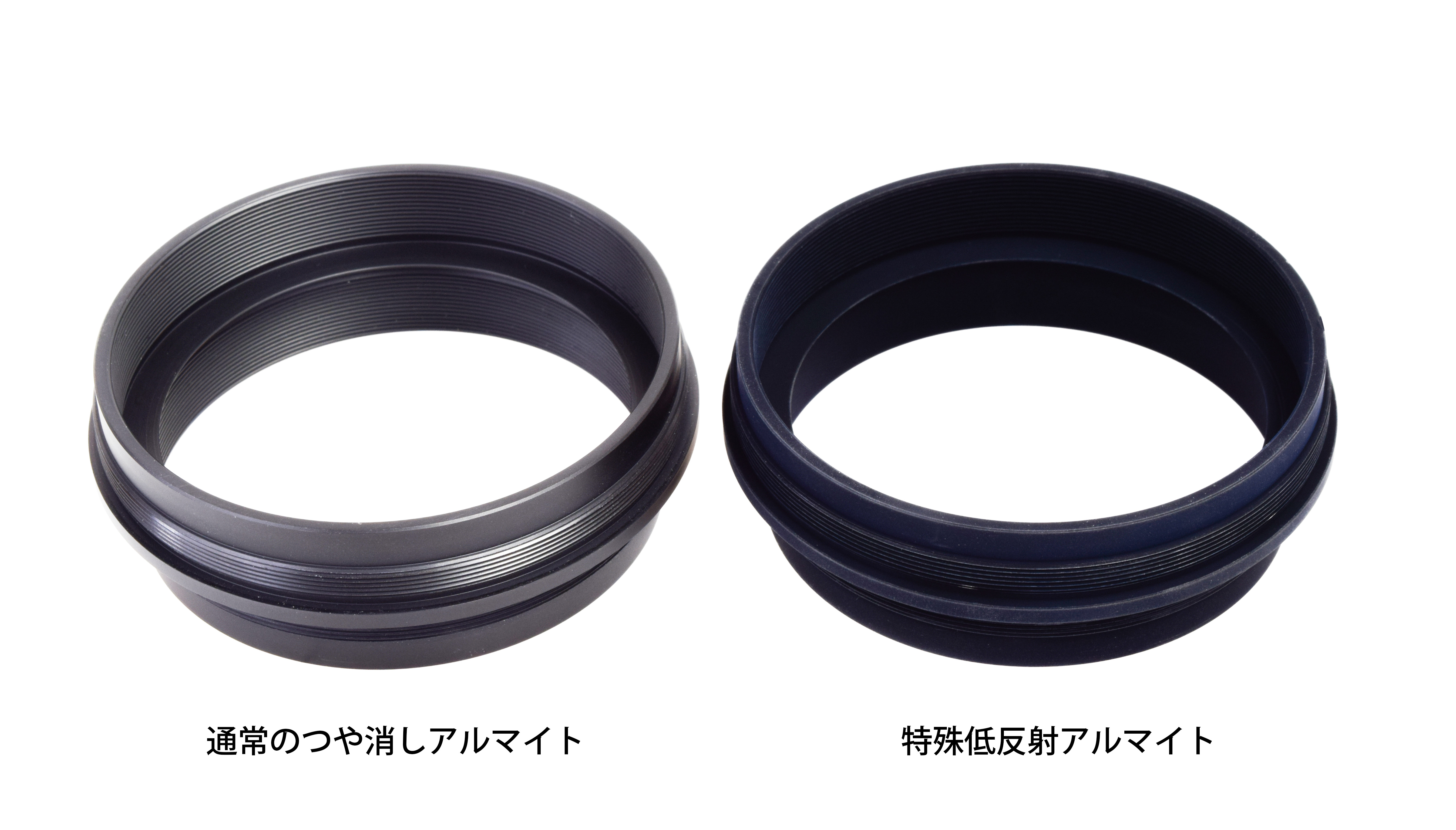

■迷光を徹底的に排除

レンズ間隔環や遮光環の一部には、一般的なつや消しアルマイト処理よりもさらに反射を抑えた特殊低反射アルマイトを採用。鏡筒内部に入り込む迷光によって発生する視野外からのゴーストやフレア、ハレーションを効果的に低減し、暗い星雲の繊細なディテールや微光星のコントラストを最大限引き出します。

スペック表には現れない内部仕上げの品質が、優れた光学系の実力をいっそう引き立てます。

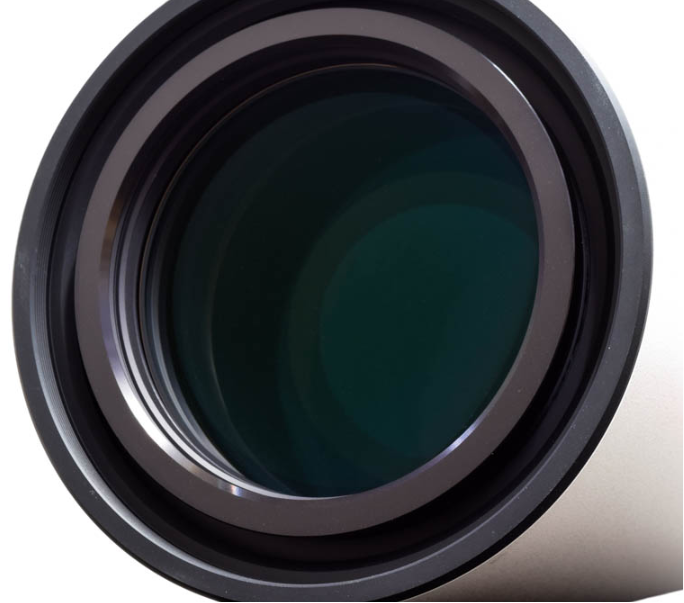

■SJH-75UF専用設計のULRコーティング

SJH-75UFには、本機のために専用設計したULR（Ultra Low Reflection）コーティングをすべてのレンズ面に施しています。光学系を構成する各レンズの硝種・曲率・波長特性に合わせて最適化した超低反射コーティングが、レンズを通過するたびに失われがちな光を大きく減らし、暗い星雲や淡い色合いも本来の明るさとコントラストのまま視野へ届けます。

反射光が抑えられることで、明るい星の周囲に出るゴーストやフレアも目立ちにくくなります。光学設計本来の性能を、コーティング面からもしっかり引き出します。

■重量機材を支える剛性と微動精度

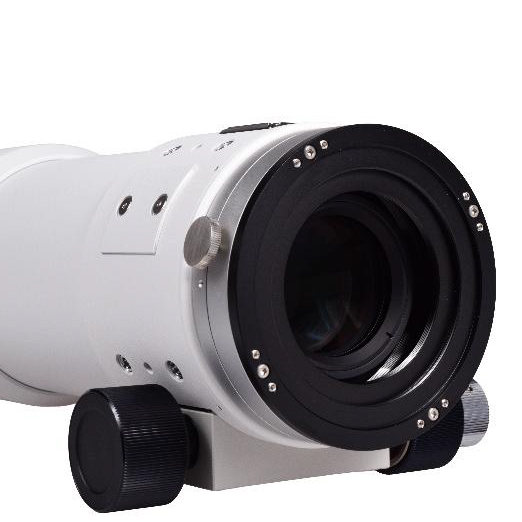

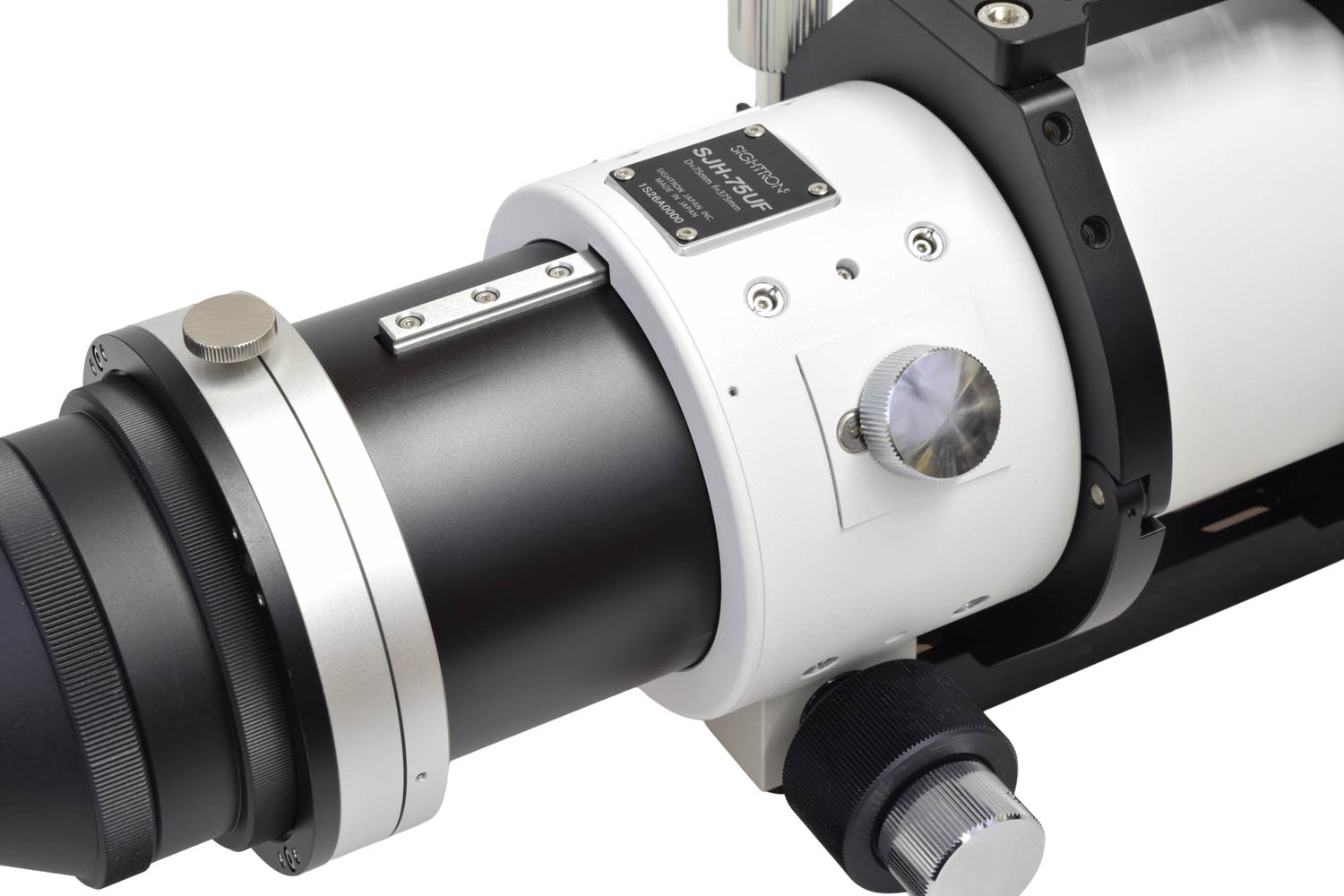

リニアガイドレールを装備したラックアンドピニオン方式の高剛性フォーカサーを採用。重量のあるフルサイズCMOSカメラや周辺機器を接続した場合でも、ピント合わせの感触と保持力の両立を図っています。デュアルスピード機構で粗動・微動を切り替えながら繊細な合焦が可能です。

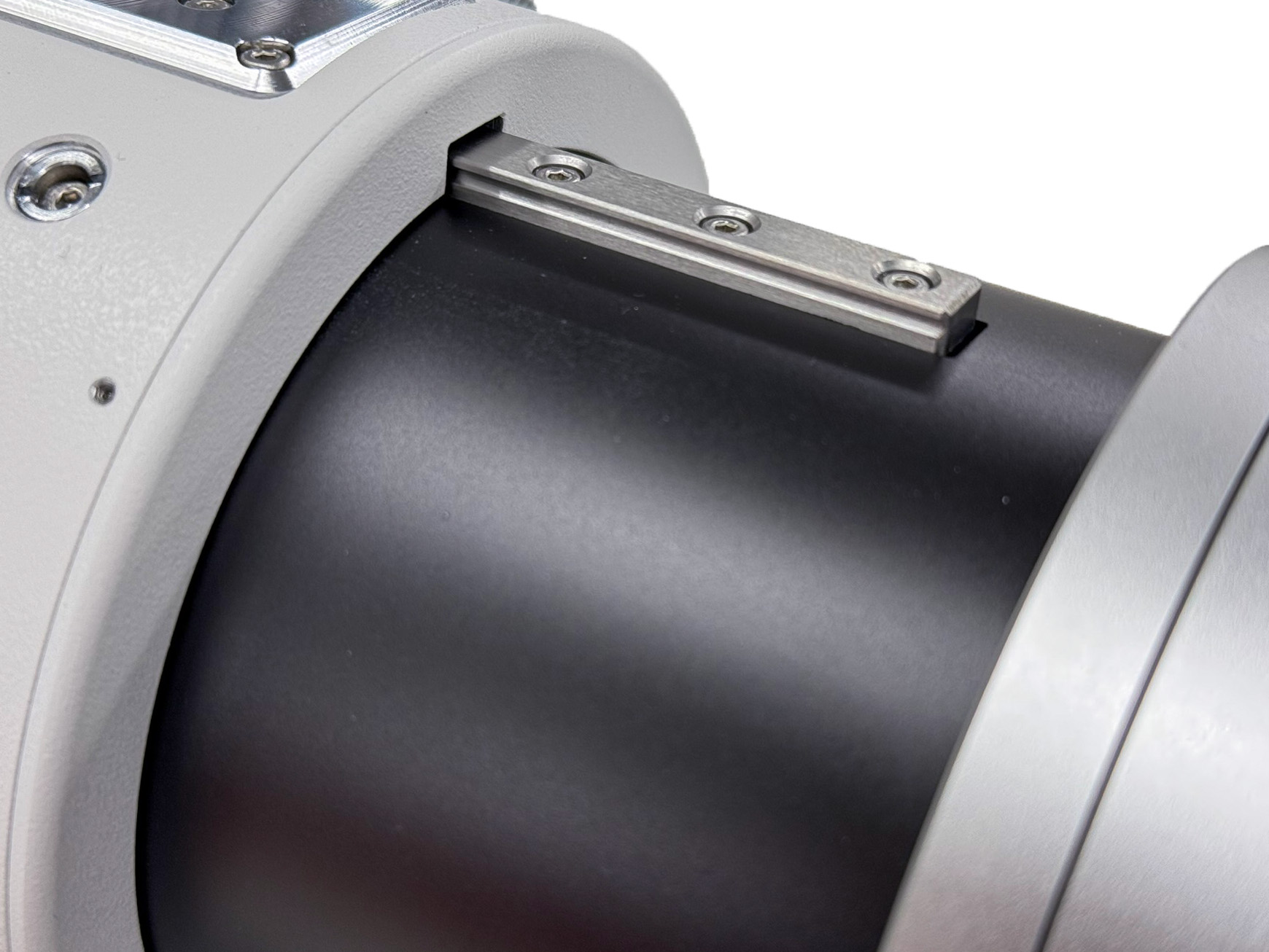

ドローチューブにリニアガイドレールを装備。ガタのないスムーズな動きを実現します。

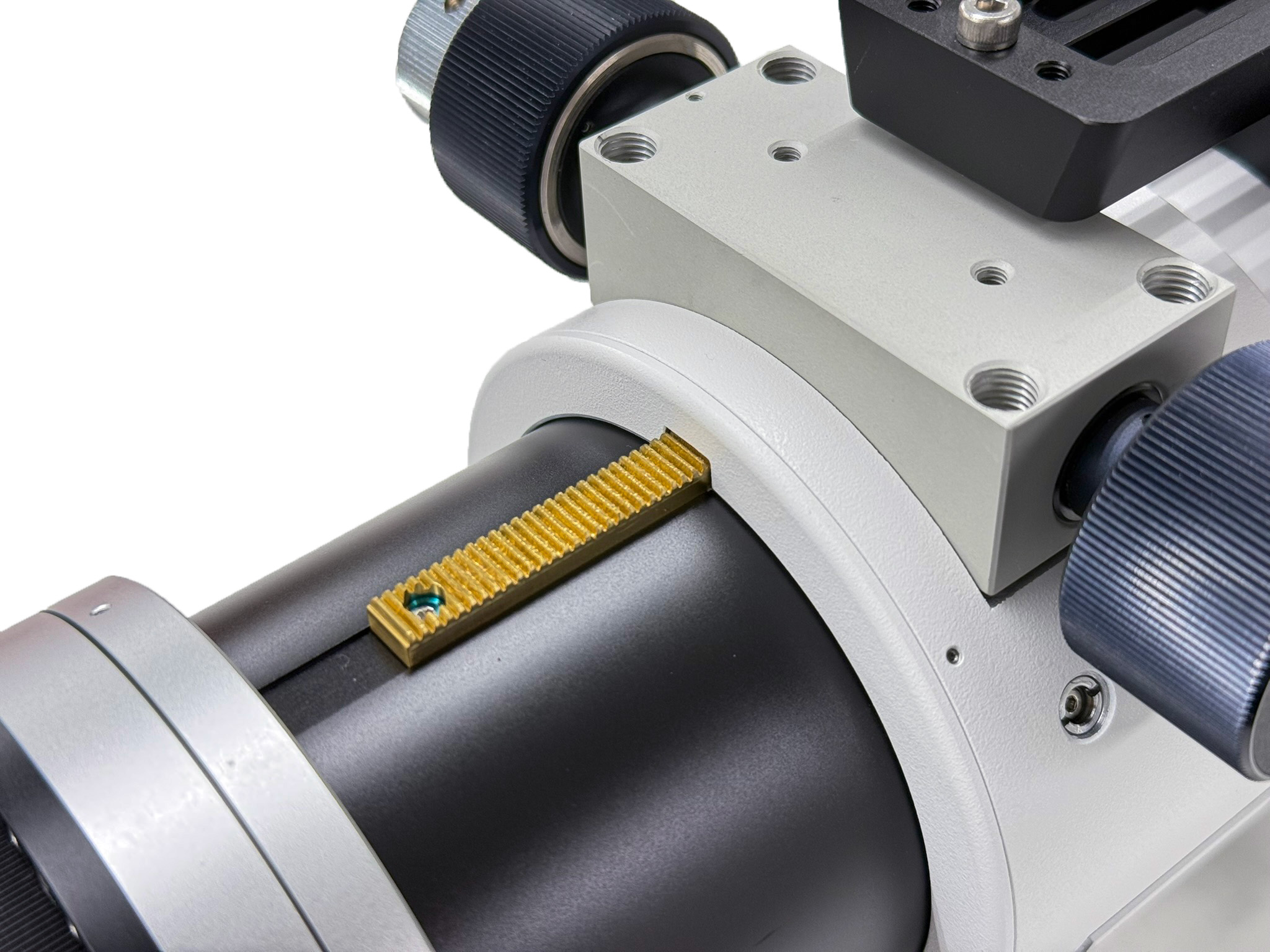

精密黄銅製R&Pギア。送り出し精度と耐久性を高めます。

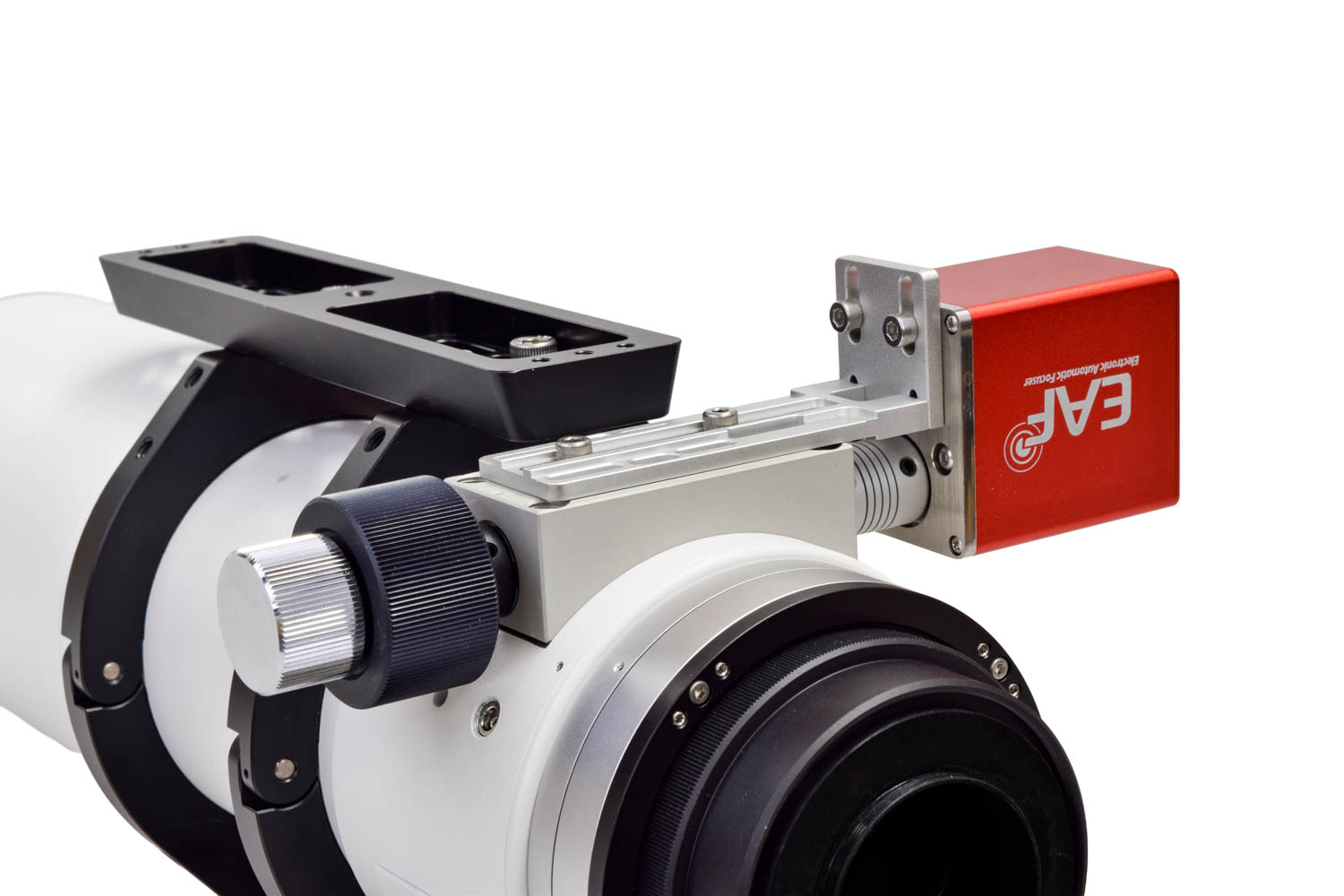

ZWO社製EAFをはじめとした市販の電動フォーカサーに対応（別売）。

回転装置の作動感、フォーカサーの締結、ドローチューブの送り出し精度に至るまで、一台ずつ調整・確認を行っています。

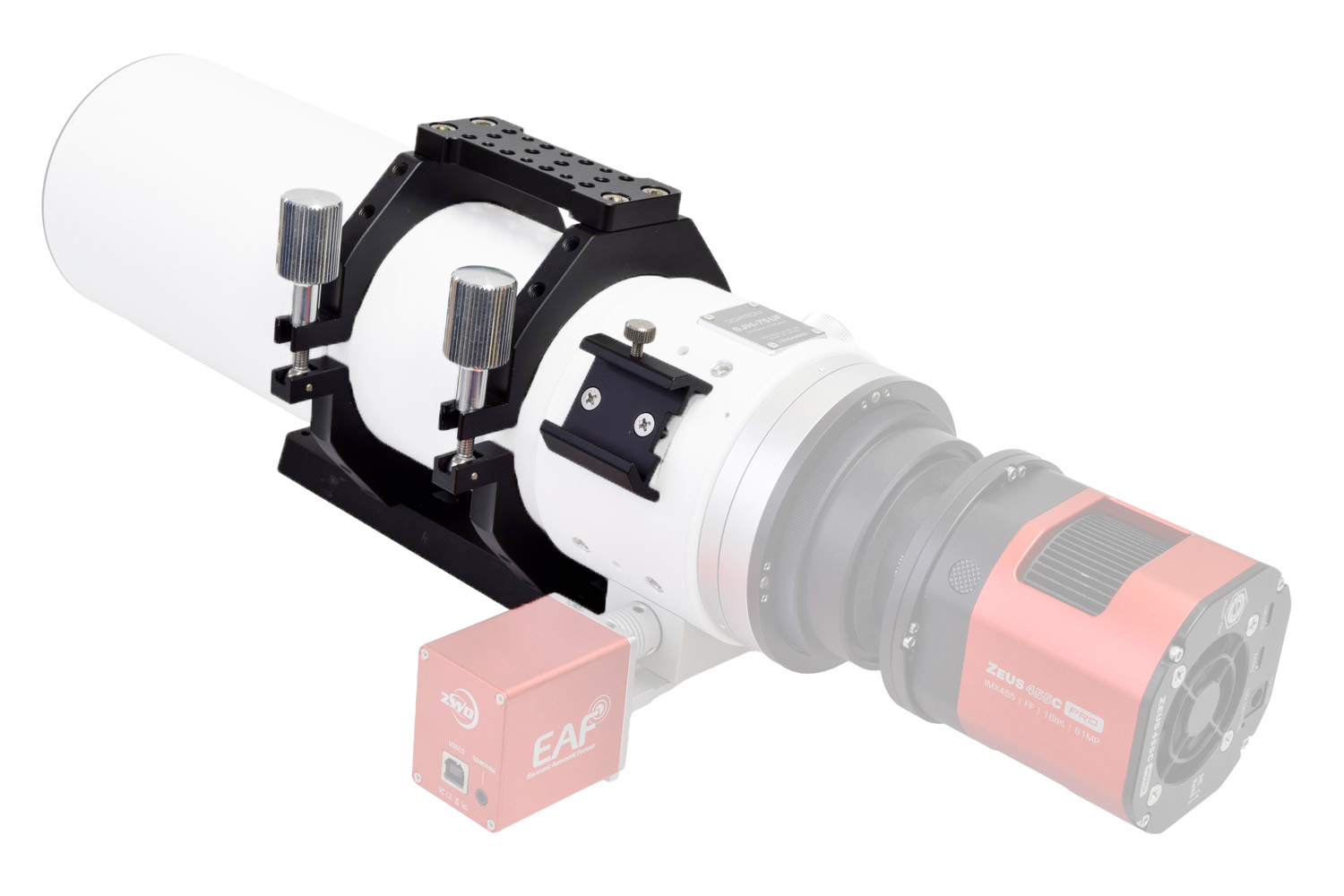

■撮影に必要なパーツは、すべてセットに。

SJH-75UFには、撮影現場ですぐに使えるアクセサリーを標準で同梱。鏡筒バンド・トッププレート・ドブテイルバー・ファインダー台座まで、一般的な鏡筒では別売となる重要パーツがすべて付属します。

到着したその日から赤道儀へ搭載でき、ファインダーやガイドスコープなどの追加機材もスムーズに拡張可能。「使い始めるまでに何を買い足せばいいのか」と迷うことなく、SJH-75UFの光学性能をすぐに体感していただけます。

※ 一眼カメラを取り付ける場合は、別売のカメラアダプターが必要です。

※ 赤道儀・カメラ・電動フォーカサーは別売です。

■鏡筒バンド

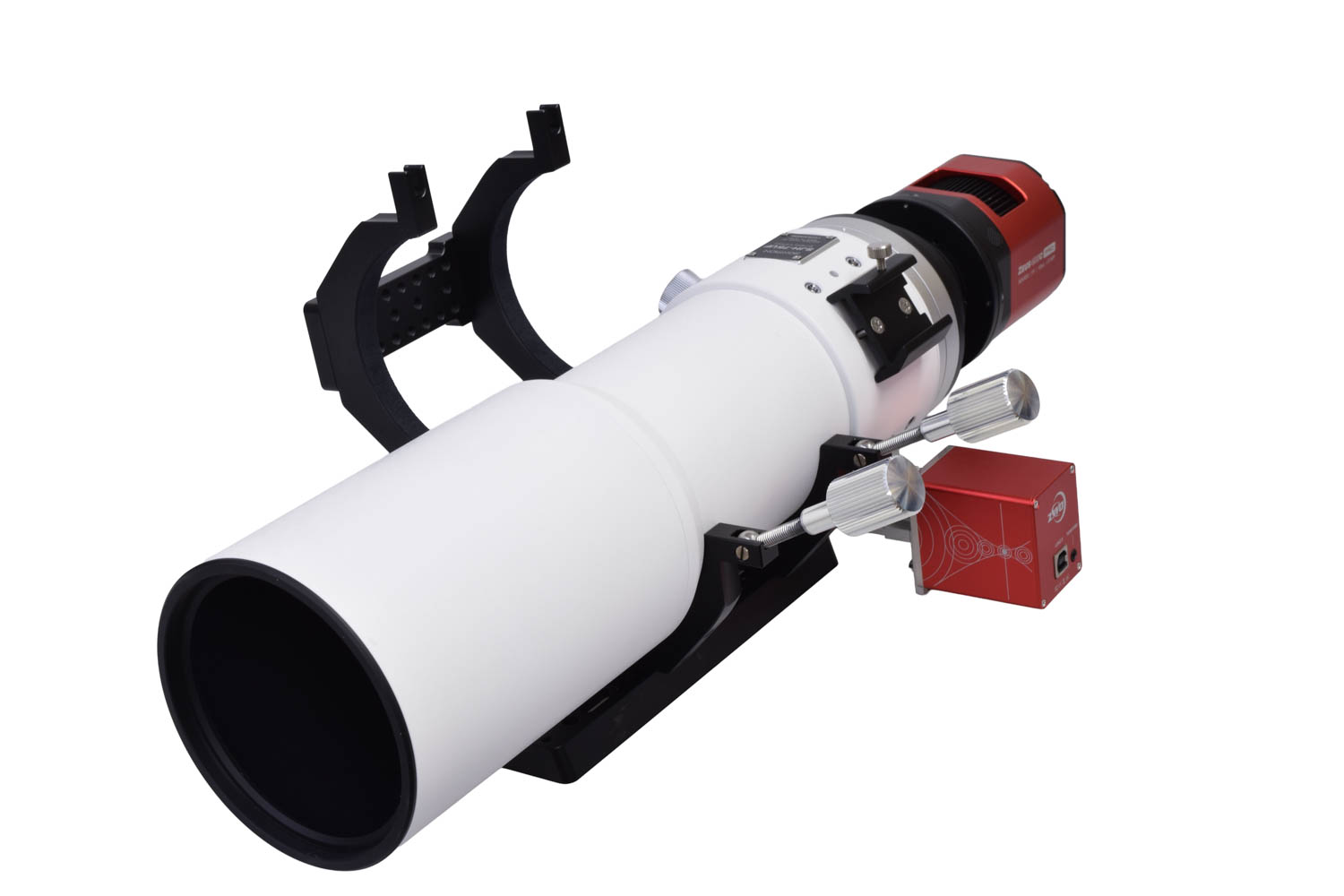

鏡筒を確実に保持する2分割式アルミ製バンド。手回しノブで 工具なしで開閉可能。トッププレートとドブテイルバーの取付ベースを兼ねます。

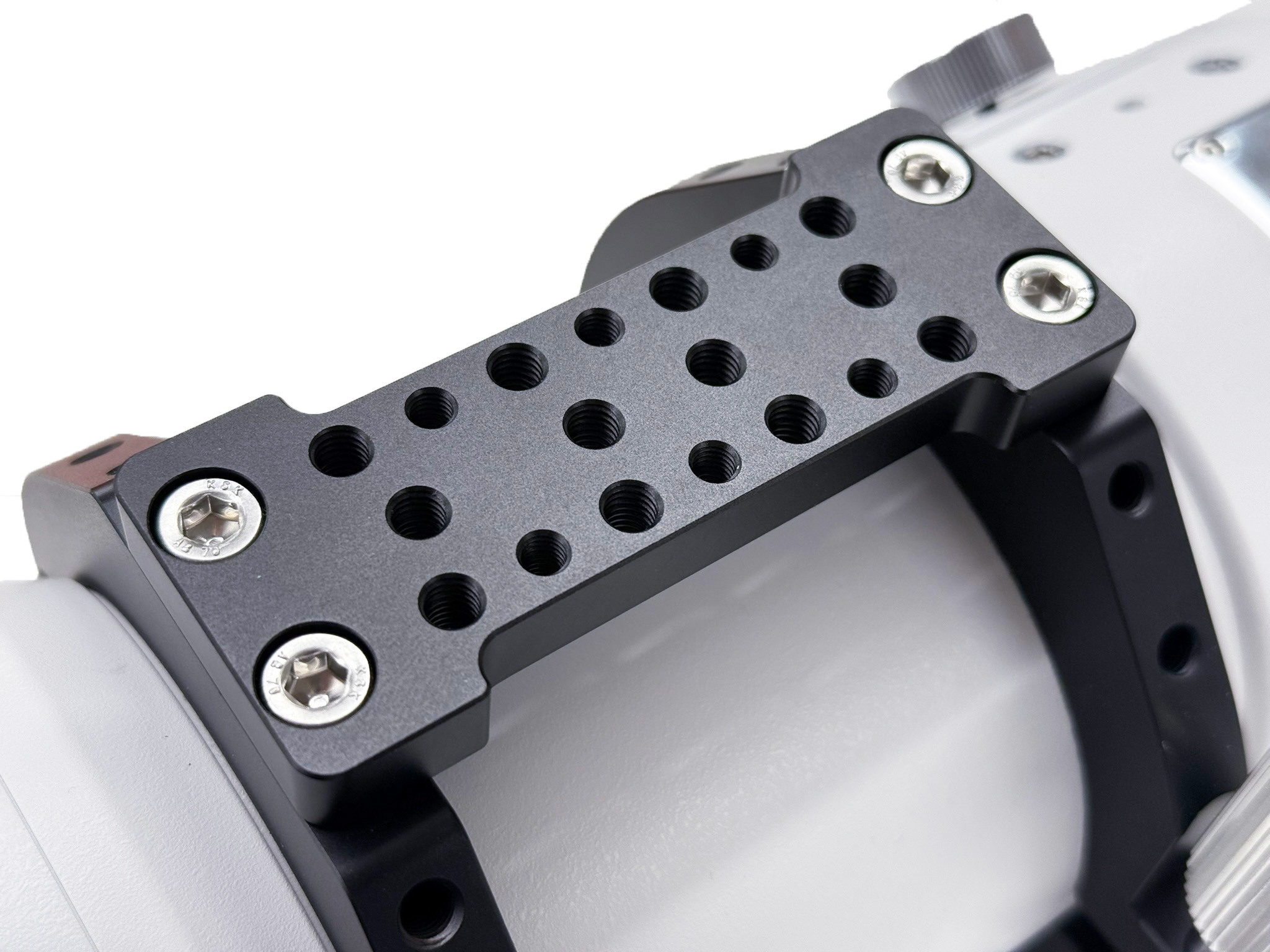

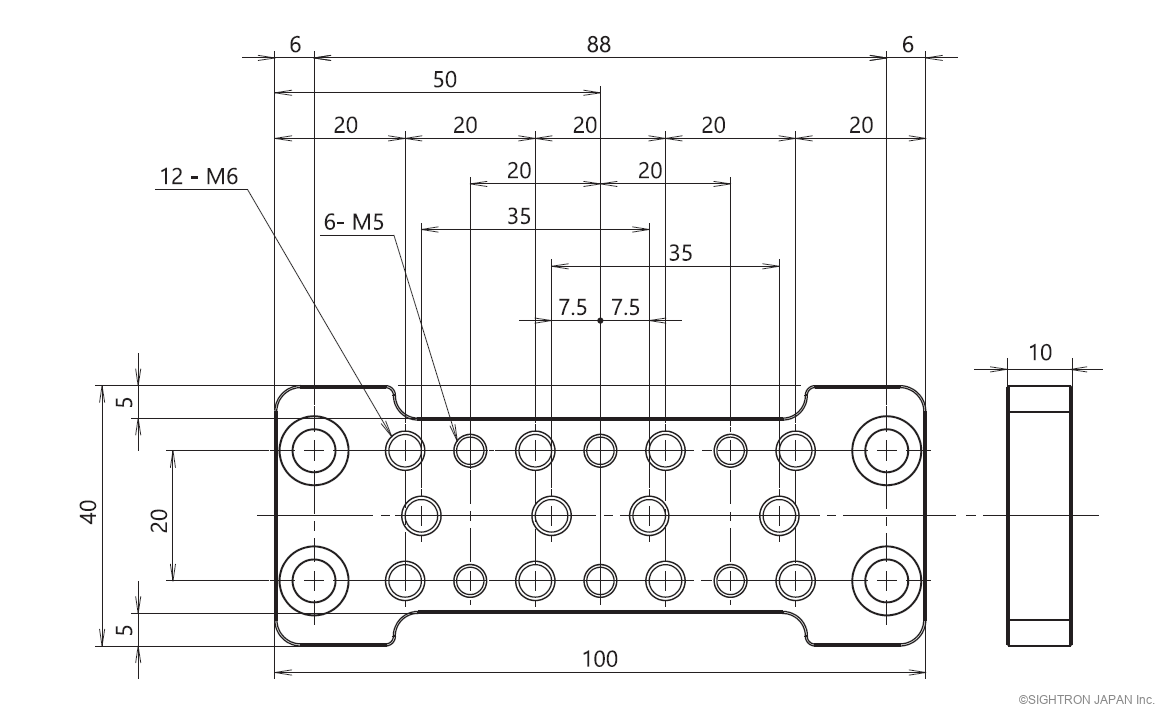

■トッププレート

ガイドスコープや追加機材の搭載に対応。高剛性プレートでバランスの良い拡張運用を実現します。

サイズ：100×40×10mm　M5取付穴×6・M6取付穴×12を配置。ファインダー台座・各種アクセサリーの搭載に対応します。

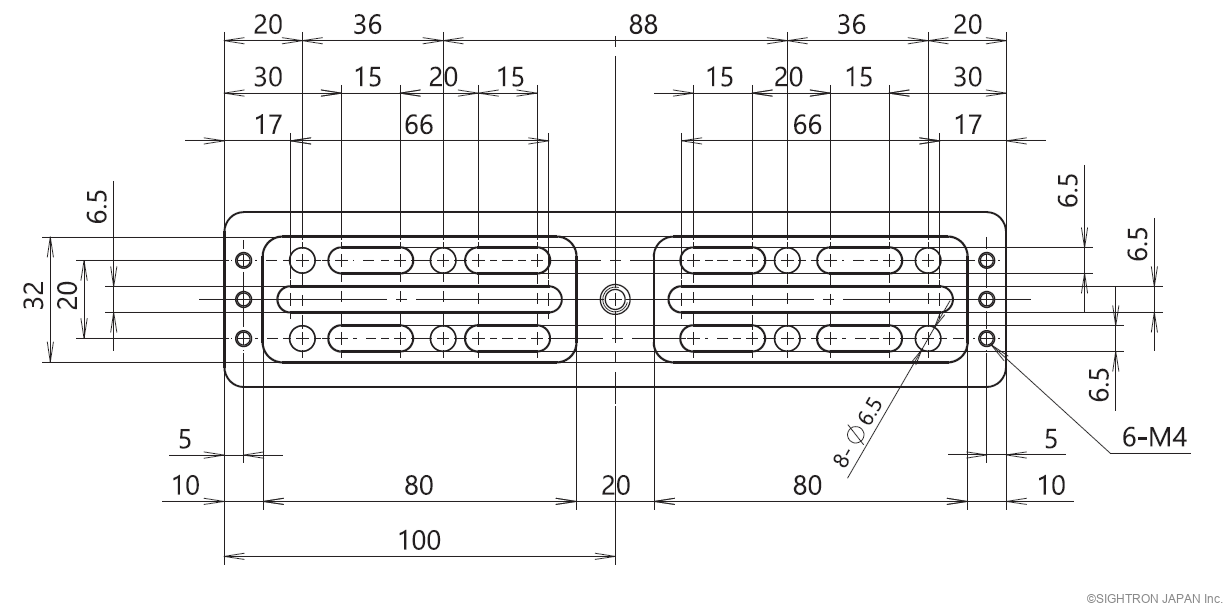

■ドブテイルバー

45mm幅狭プレート（アリガタ）を採用。主要な赤道儀のクランプにそのまま搭載でき、互換性に優れます。全長200mm、φ6.5mm穴×8・M4ネジ穴×6を装備。

■ファインダー台座

ファインダーや小型ガイド鏡を装着できるスタンダード台座を同梱。導入作業もスムーズに行えます。

■新潟胎内工場 — 国内一貫製造

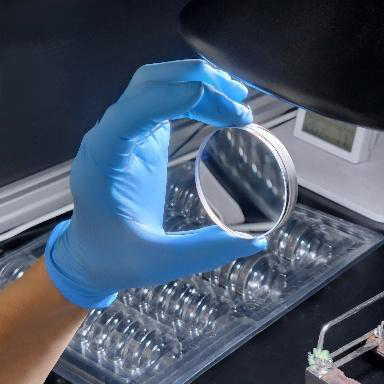

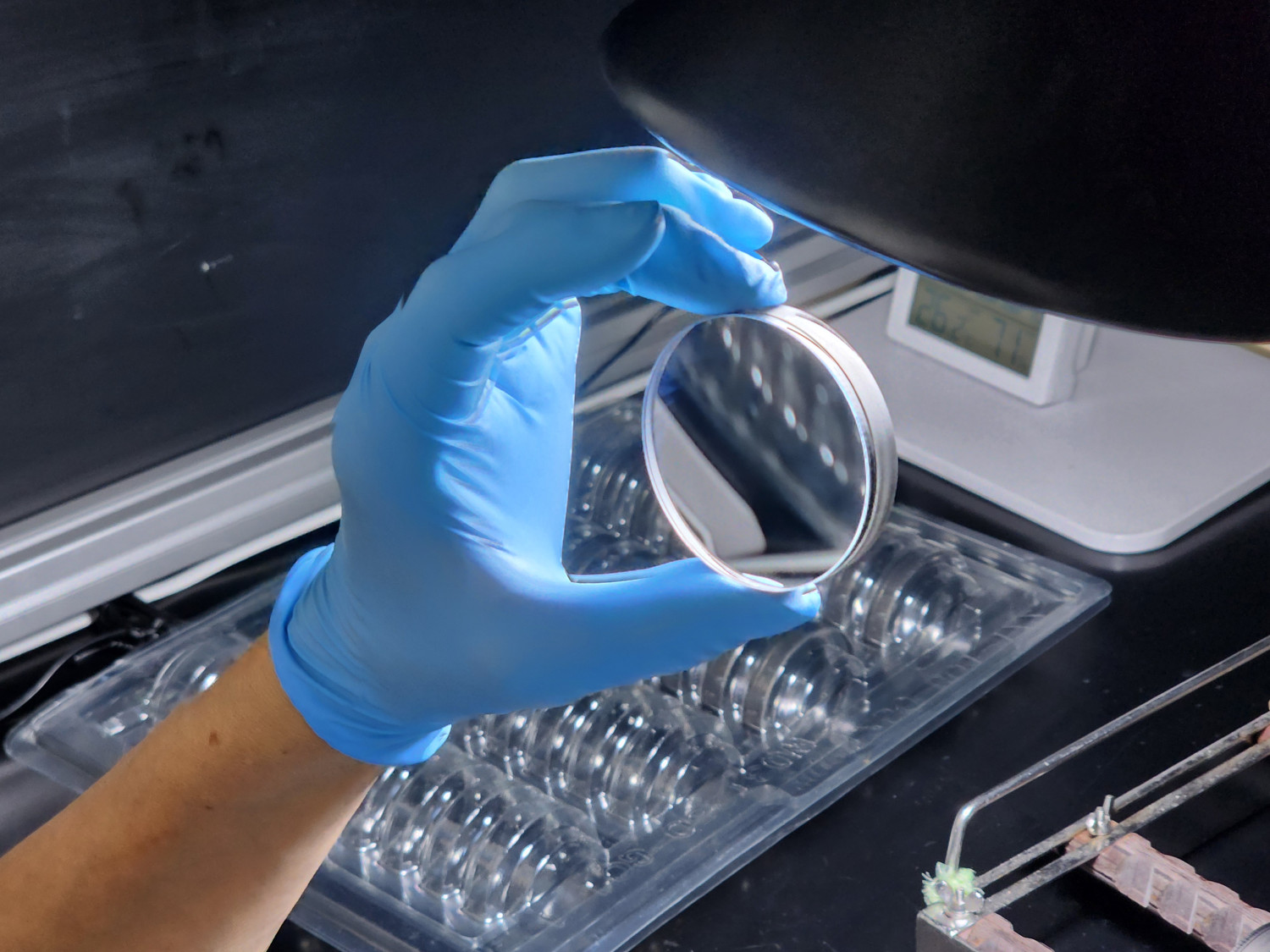

光学系の組み立てから最終検査まで、新潟県胎内市の自社工場で一貫して管理。熟練の技術者がレンズの組み立て精度・フォーカサーのトルク調整・回転装置の動作確認など、すべての項目を厳格な最終検査で確認したうえで送り出しています。

■MADE IN JAPAN — 一台ずつ、手仕事で仕上げる

最高品質の部品の一つひとつを、熟練の技術者が精密に組み上げる。その積み重ねが、優れた光学設計の本来の性能を余すことなく引き出します。

購入後も安心して長く使い続けられるよう、製品には5年間の製品保証を付帯。国内メーカーとして、修理・メンテナンスのサポート体制も万全です。

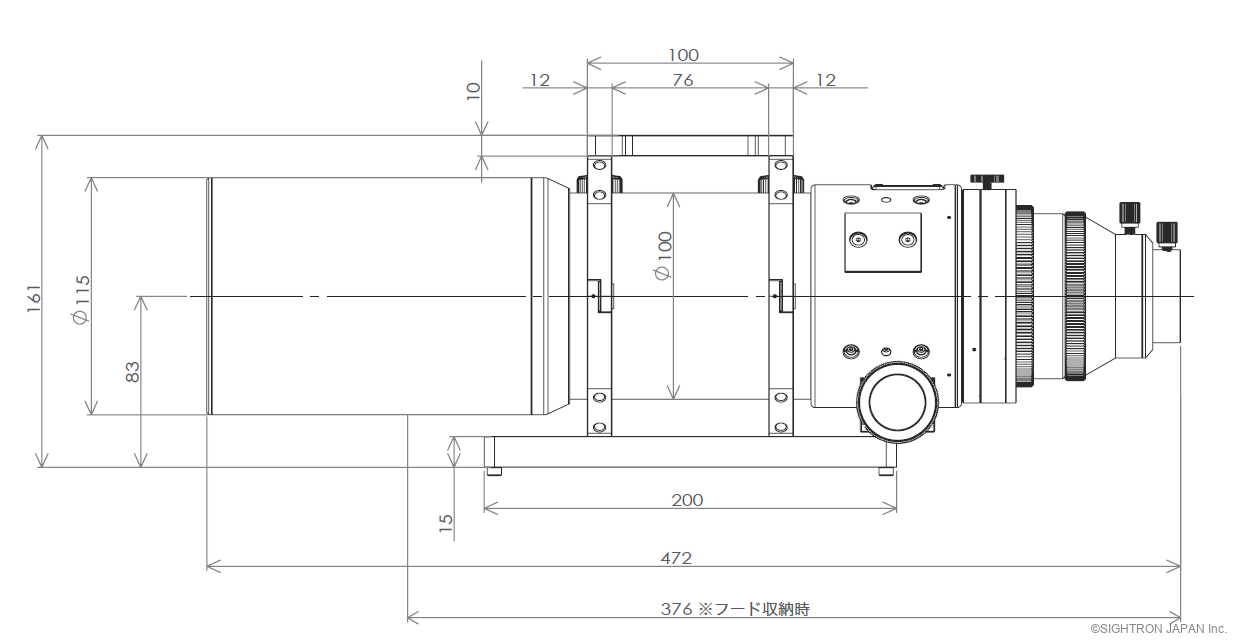

■DIM. 寸法図面

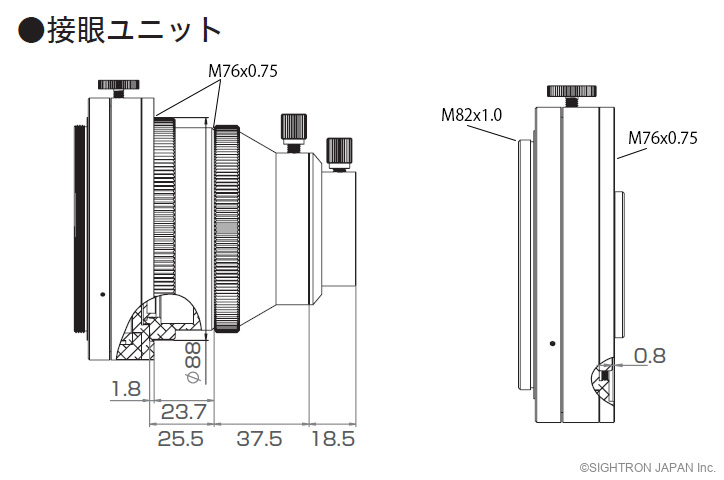

接眼部（フォーカサー）部詳細寸法

主な仕様

口径	75 mm
焦点距離	375 mm
口径比 (F値)	1:5（F5.0）
光学系	6群6枚 SDアポクロマート
コーティング	全面ULRコーティング
イメージサークル	φ44 mm（フルサイズ対応）
周辺光量	約 90%
中心スポット径	0.67 μm (設計値)
ストレール比	99.2%（設計値）
質量	約 4.3 kg（鏡筒バンド、プレート除く）
鏡筒外径	100 mm
フード外径	115 mm
全長	376 mm（フード収縮時、31.7mm アダプターまで） 472 mm（フード展開時、31.7mm アダプターまで）
ドローチューブ繰り出し量	約 58 mm
筒外焦点位置	約 25.7 mm（31.7mm アダプター面から） 約 105.4 mm（回転装置後端から）

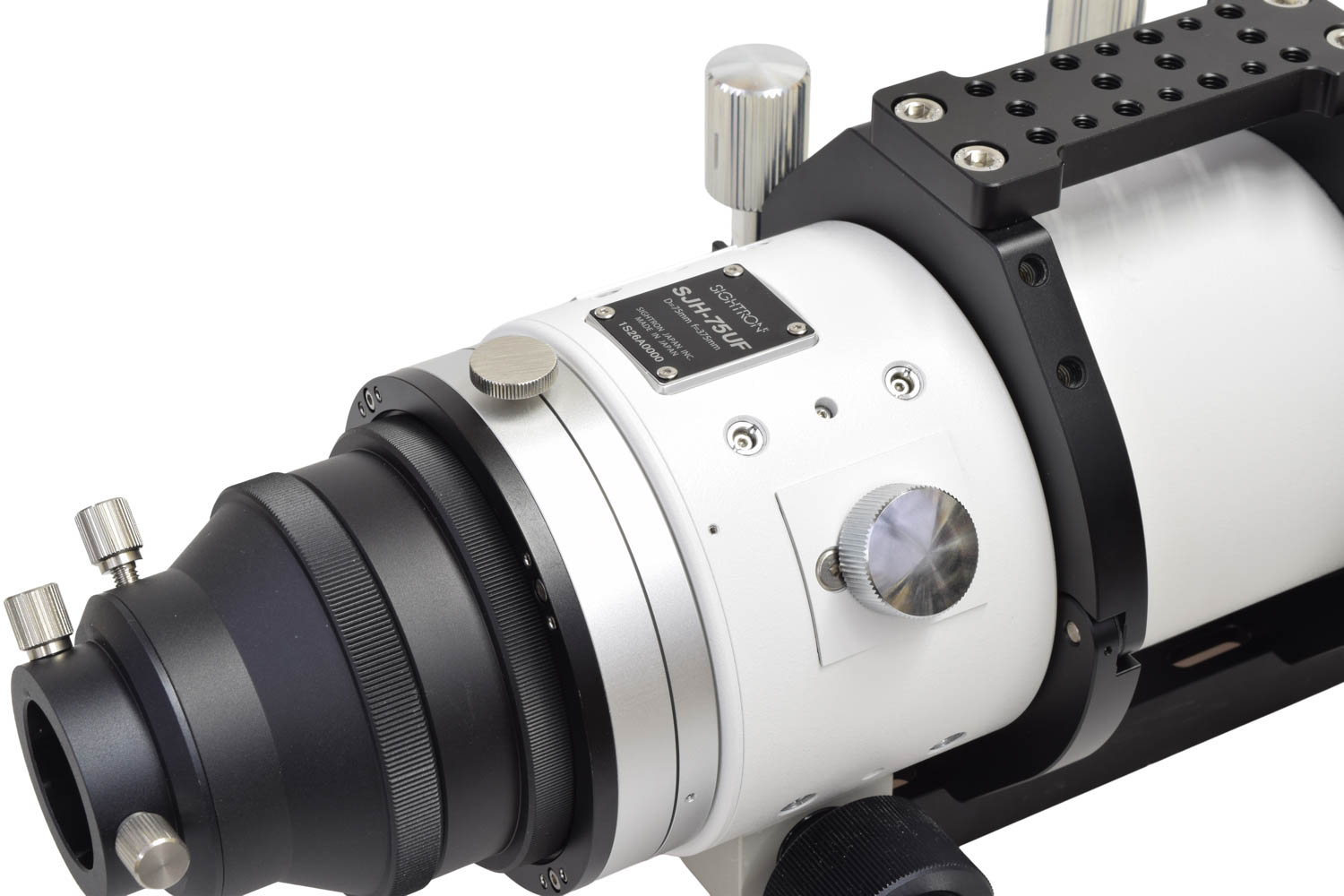

フォーカサー	R&P デュアルスピード（リニアガイドレール装備）
電動フォーカサー	ZWO社製EAFをはじめとした市販の電動フォーカサーに対応
回転装置	360°回転装置 標準装備
フード	伸縮式（展開時ロック可）
カメラ接続	M48 × P0.75
スリーブ接続	50.8 mm / 31.7 mm
付属品	鏡筒バンド / トッププレート / ドブテイルバー / ファインダー台座
製造国	日本（新潟胎内工場）
製品保証	5年

※ スポット径・周辺光量は光学設計シミュレーションによる設計値です。
