ZWO社　オプションパーツ CAA Camera Angle Adjuster

様々なシーンで活躍するスマートカメラ回転装置

●ZWO・CAA（カメラアングルアジャスター）は、ASIAIR等のプレートソルビング機能と併用して、（同一機材での）過去の撮影画像の画角・構図に、現在の構図を簡単に一致させ、追加撮影およびスタッキングを可能にする「スマートカメラ回転装置」です。
●同一撮影対象の多枚数スタッキングやモザイク撮影を行う場合、時間的な制約や撮影状況の変化により、日を跨いでの撮影や撮影の一時中断を余儀なくされる場合がありますが、ASIAIR+CAAの環境下では、その優れた性能、簡素化された構成プロセス、自動化されたソフトウェア制御により、撮影の再開を簡単に実現することが可能です。
※本製品は、経緯台マウントでの視野回転キャンセル装置、所謂「フィールド・デ・ローテーター」ではありません。

主な仕様

回転角分解能	0.02°/ステップ
耐荷重	最大2.5N･m（約5kg）
位置決め精度	＜0.1°
内径	φ48mm
光路長	16.5mm
質量	465g
回転速度	7.5°/s
インターフェース	USB Type-C
電源	5V 300mA rms
ソフトウェア対応	ASIAIR/ASIStudio/ASCOM
接続規格	対物側：M54メス 　接眼側：M48オス/M54オス
サイズ	136x102x39mm

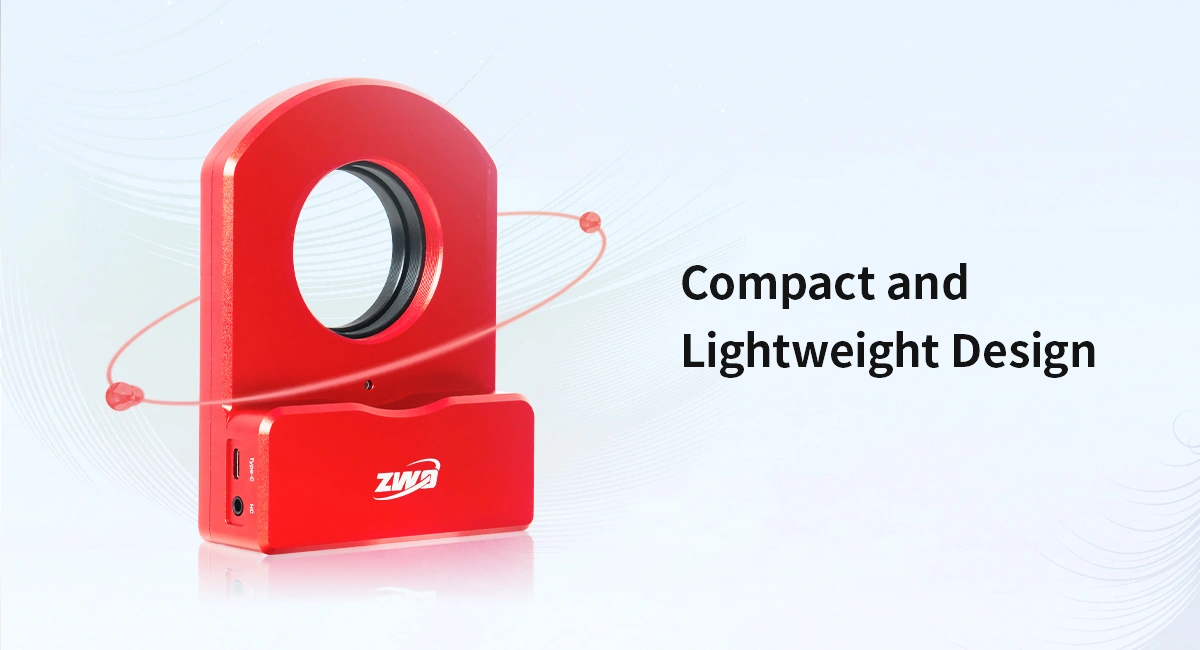

■コンパクトで軽量なデザイン

●ZWO CAA は優れたパフォーマンスを発揮するにも関わらず極めて軽量・コンパクト。厚さ16.5mm、重量はわずか465gしかありません。

■高い位置決め精度: 0.02°/ステップ

●ZWO CAA には、高効率ステッピングモーターが搭載されており、スムーズで正確な制御が可能で、目標角度に正確に回転します。また、堅牢な内部構造により、360°回転しても変形がゼロになり、安定した正確な制御が可能です。
●ZWO CAA は、各ステップで 0.02°の精度でカメラ角度を調整します。このため、CAAの位置決め精度は極めて高く、角度誤差は 0.1°未満を誇ります。

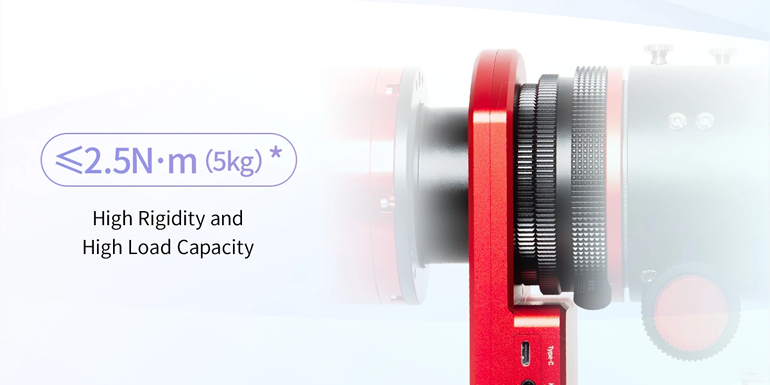

■高剛性、高耐荷重容量:≦2.5N·m*

●ZWO CAA は剛性が高く、2.5N･m 以下のトルクに耐えることができ、高負荷条件下でも動作精度と構造安定性を維持します。

*ZWOでテスト済み。デバイスは ASI461+7x50EFW+1kg の追加負荷 (全体≦5kg) で安定して動作します。

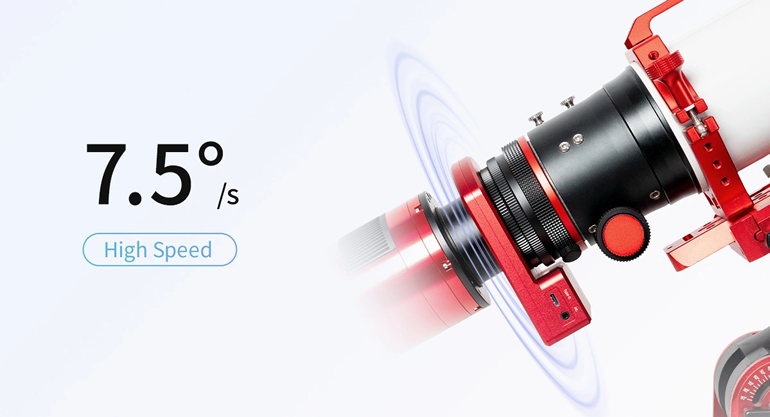

■高レスポンス: 7.5°/秒

●ZWO CAA は高精度でありながら、最大毎秒7.5°の速度で回転が可能。

■幅広い互換性

ZWO CAA は、ASIAIR、ASIStudio、ASCOM などの複数の画像ソフトウェアをサポートしています。また、互換性のあるハンドコントローラー*を介して手動で制御することもできます。

ハンドコントローラーは標準パッケージには含まれていないため、別途ご購入いただく必要があります。

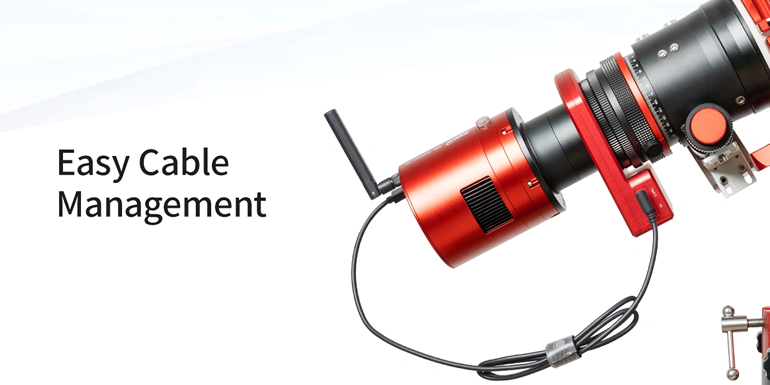

■ケーブルマネージメント

●ZWO CAAは、電源と制御に1本のUSB Type-Cケーブルのみで接続が可能です。

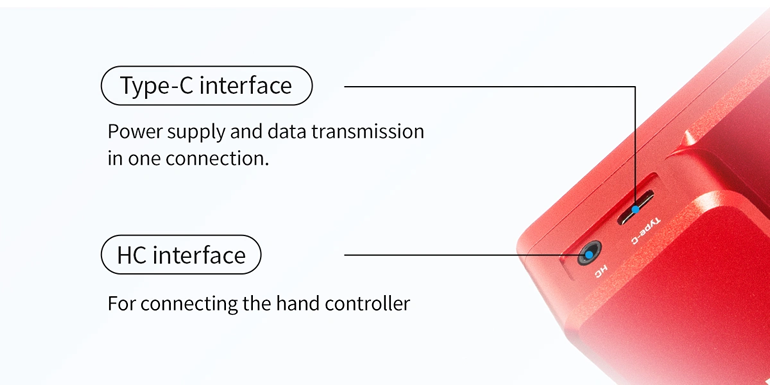

各部詳細

USB Type-C インターフェース: 電源供給とデータ転送を行います。
HC インターフェース: 別売のハンドコントローラーを接続することが可能です。

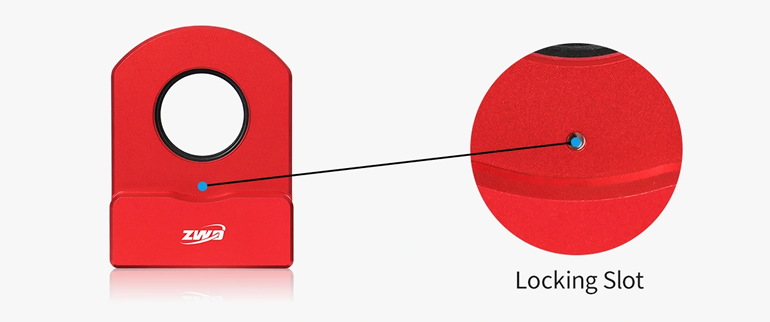

ロックスロット: 標準の六角レンチをピンホールに挿入して回転をロックすると、ネジが噛み込んでしまったアダプタやアクセサリの取り外しが容易になります。

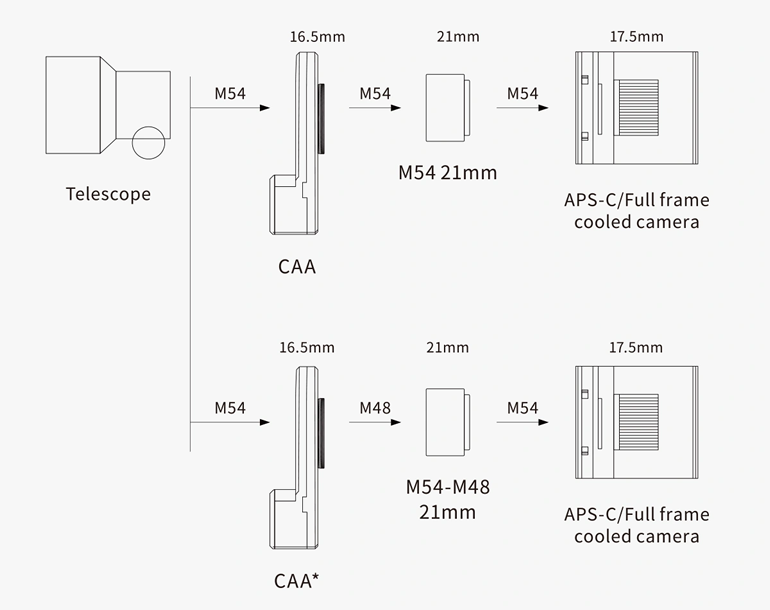

■システムチャート

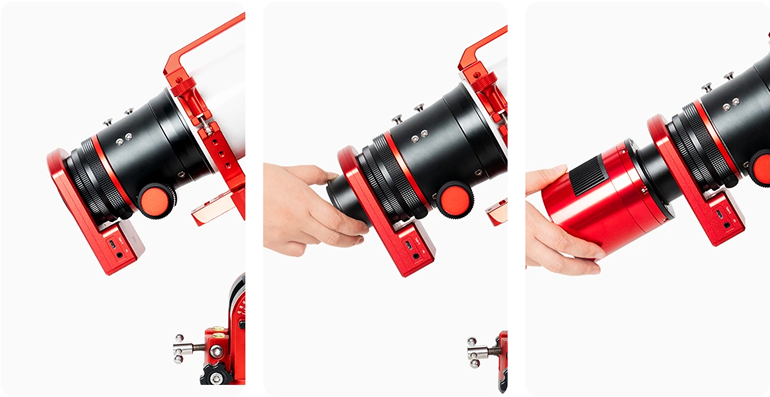

■接続手順

ステップ 1: 望遠鏡後端にCAAを接続します。
ステップ 2: 適切な光路長となるように（カメラに付属している）延長筒を装着します。
ステップ 3: カメラを取り付けます。M48インターフェイスを備えたカメラを使用している場合は、付属のアクセサリプレートを使用して、ZWO CAA カメラのスレッドをM54からM48に変更できます。

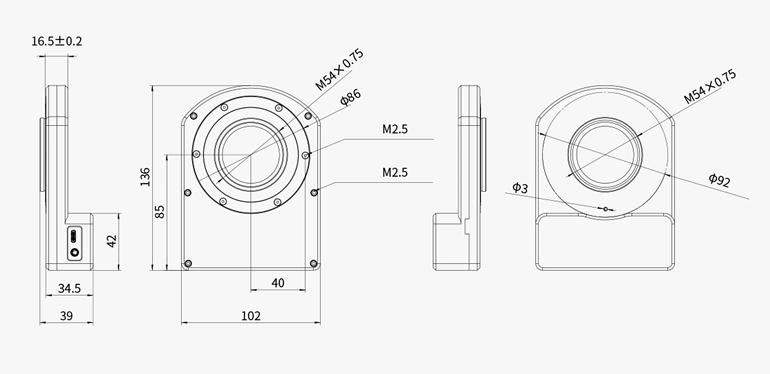

■各部寸法詳細

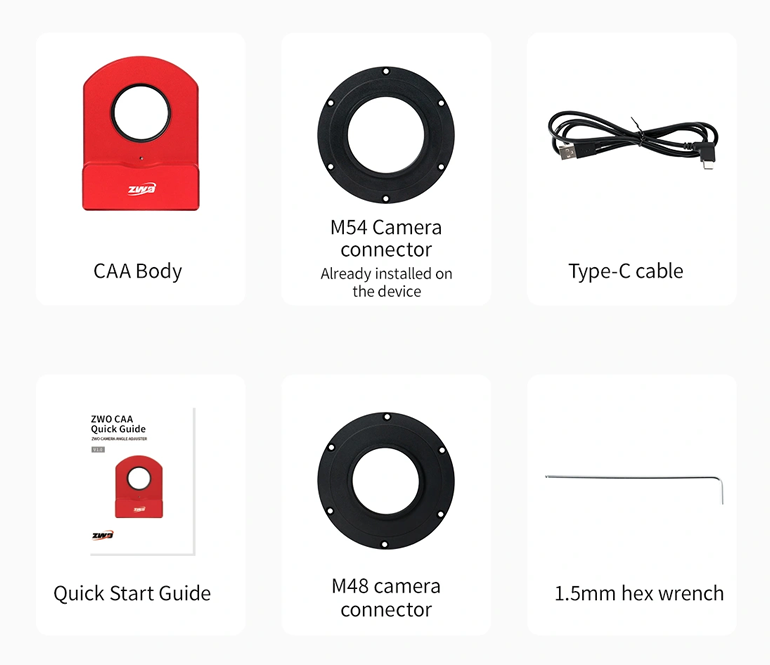

■セット内容
