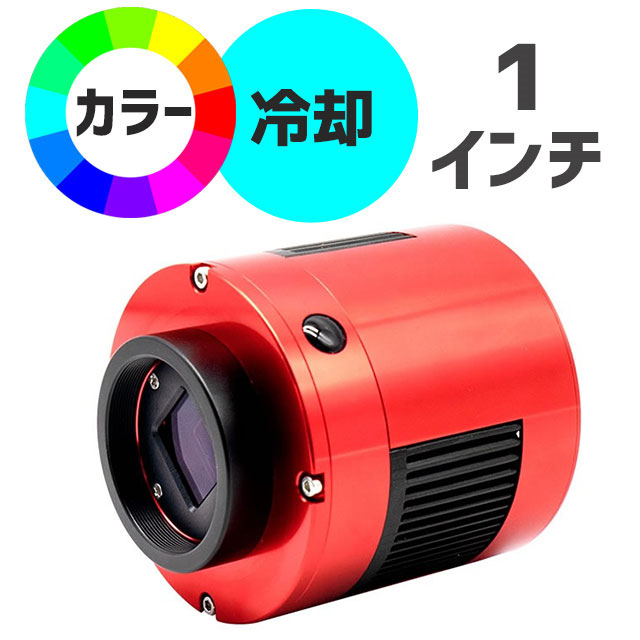

ZWO社　デジカメ・CCD：カメラASI 533MC Pro（カラー/冷却モデル）

極低読出しノイズと高ダイナミックレンジを誇る裏面照射型カラーCMOSカメラ

■Sony IMX533裏面照射型CMOSセンサー

●Sony IMX533は、センサーサイズ1インチ（11.31×11.31mm）、ピクセルサイズ3.76 umのスクエアー（正方形）フォーマットの9MP （メガピクセル）CMOSイメージセンサーで、14ビットモードで20フレーム/秒でのフレーム転送が可能です。
●読み出しノイズは1.0eと極めて低く、SCMOSまたはEMCCDセンサーに匹敵する、高解像度で低ノイズのイメージングが可能です。 ●従来の前面照明型では、センサーの受光エリア（フォトダイオード）のシリコン基板表面の金属配線とトランジスタが、オンチップレンズによって収束させた光束を妨げてしまいます。また裏面照射型でも、シリコン基板の背面に配置した金属配線やトランジスタなどの障害物がないため、各ピクセルに入射する光量は増加する一方、光学的角度応答に対する感度が低下します。 ソニーは、従来の前面照射型に比べてダークノイズ、欠陥ピクセルを低減することで、高感度と低ランダムノイズを実現する、裏面照射型構造に最適化した独自のフォトダイオード構造とオンチップレンズを新たに開発しました。

■DDRメモリバッファメモリを実装

●データ転送をより安定して行い、またUSB2.0ポート使用時の 転送速度が遅いときに発生するアンプ・グローの問題を最小限に抑えるように256MB DDR3バッファーメモリを実装しています。
■ゼロ・アンプグロー●従来のCMOSセンサーは、画像の最周辺部で赤外線光源による「アンプグロー」が発生してしまう場合がありますが、ASI533MC PROはゼロ・アンプグロー回路を使用しているため、高ゲインの長時間露光イメージングを行っている場合でもアンプグローの心配がありません。

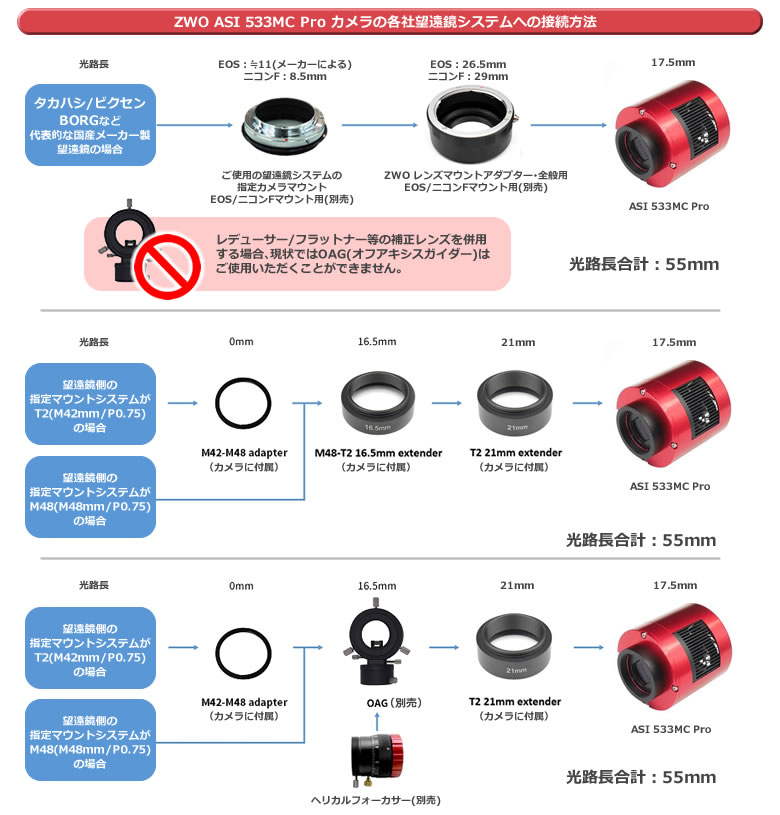

■各社望遠鏡システムとの接続

●各社望遠鏡システムに接続する場合、下記の組み合わせが推奨となります。

①ZWO　ASI 533MC Pro

②ZWO　NEW フィルタードロワー付・EOS-EFマウントアダプター（ASI冷却カメラ用)/ニコンFマウント用

③ZWO　EOS-EFマウントアダプターII（ASIカメラ全般用）/ニコンFマウントアダプターII（ASIカメラ全般用）

④ ご使用の望遠鏡システムが指定するカメラマウント（EOS/ニコンFマウント用）

⑤ 48mmフィルター

①ZWO　ASI 533MC Pro

⑥ZWO　フィルタードロワーM42（ASIカメラ全般用)

⑦ZWO　OAG Off-Axis Guider（オフアキシスガイダー）

⑧ZWO　タカハシ接続リングM54-M48

⑨ZWO　1.25"ヘリカルフォーカサー

⑩ZWO　ASI 120MM-Mini（モノクロ/非冷却モデル）

⑤ 48mmフィルター

■セット内容

Camera bag（カメラバッグ） Camera Body（ASI533MC Proカメラ本体） 1.25" T-Mount（31.7mmノーズピース） USB 2.0 cable 0.5m x2（USBハブ接続用） USB 3.0 cable 2m（PC接続用USB3.0ケーブル） T2-M48 16.5mm extender（T2-M48延長筒：16.5mm） T2 21mm extender （T2→T2延長筒：21mm） M42-M48 adapter（T2-M48変換リング） T2-1.25" Adapter （T2→31.7フィルターアダプター） spacer x3（M42スペーサーリング×3枚）

■優れた天体撮影パフォーマンス

●ASI533 Proは、極めて低いノイズと高ダイナミックレンジを誇り、天体写真撮影に非常に優れた性能を発揮します。

■ダークノイズ

■USB 3.0ポートとUSB2.0ハブ

USB 3.0ポート： ASI294MC Proをフル解像度で16fps（14ビット、通常モード）で転送可能な5GBの帯域幅があります。
※冷却機能を使用時は、12Vの外部電源を供給する必要があります。
ACアダプター：オリジナル　ACアダプター12V・5A
DC電源（例）：セレストロン　Power Tank Lithium Pro + シガーソケット電源コード（タカハシUSD・Temma・セレストロン用センター〔＋〕が適合します） USB 2.0ポート（HUB）： フィルターホイール、ガイドカメラ、電子焦点調節器など、さまざまなアクセサリーと接続することができますが、USB-HUBとして使用するためには外部電源からの供給が必要です。

※画像はASI 183MC Proのものですが、各種インターフェースの配置は同じです。

主な仕様

CMOSセンサー	Sony IMX533 1"CMOS
解像度	3008×3008
ピクセルサイズ	3.76×3.76ミクロン
センサーサイズ	1”（11.31×11.31mm）　対角15.968mm
最大転送フレームレート	20fps
シャッター	ローリングシャッター
露出時間	32μ秒～2000秒
ROI	可能（※ROI=Region of Interest：撮影領域の選択）
オートガイド対応	カメラ単体としては不可（現行商品よりオートガイドコネクターが省略となりました。）
読み込みノイズ	1.0e-3.8e
QE peak	80%
Full well	50ke
ビットレート	14bitADC
DDR3バッファ	256MB
インターフェース	USB3.0/USB2.0
接続規格	M42 P0.75
保護フィルター	ARコーティングフィルター
サイズ	最大外径78mm
重量	410g（レンズを含まず）
バックフォーカス	17.5mm
冷却機能	二段ペルチェ冷却
冷却温度	外気温より40～45℃
電源	12V （最大3A）
動作可能温度	-5ﾟC～45ﾟC
保管温度	-20ﾟC～60ﾟC
動作可能湿度	20%～80%
保管湿度	20%～95%
解像度/転送レート USB3.0	***
付属品	カメラケース/ドライバーCD-ROM/KYOEIオリジナル日本語取扱説明書 T2-T2延長筒：21mm（外径50.8）/T2-M48延長筒：16.5mm（外径50.8） 31.7スリーブ（T2-31.7AD）/31.7スリーブキャップ/T2-M48変換リング USB3.0 ケーブル（2m）/USB2.0ケーブル（0.5m）×2/スペーサーリング×3
