ZWO Larger Off-Axis Guider with12*12prism ZWO-OAG-L (M68 OAG後継)



ZWO Larger Off-Axis Guider with12*12prism ZWO-OAG-L (M68 OAG後継)

価格:

23,637円 (税込 26,000円)

購入数:
この商品について問い合わせる
友達にメールですすめる

※下記は旧M68OAGの商品説明です。情報更新まで今しばらくお待ちください。

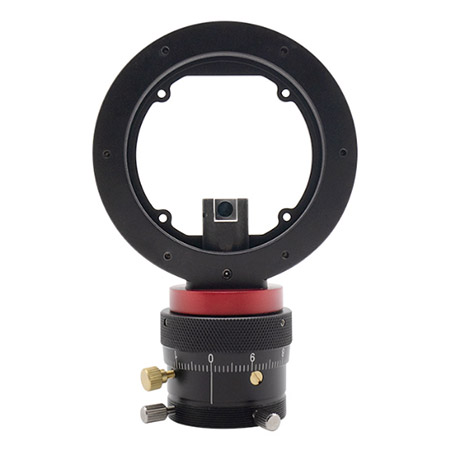

ZWO社 オプションパーツ M68 OAG Off-Axis Guider

フルサイズCMOSカメラ用オフアキシスガイダー

■天体写真撮像用ZWOオフアキシスガイダー

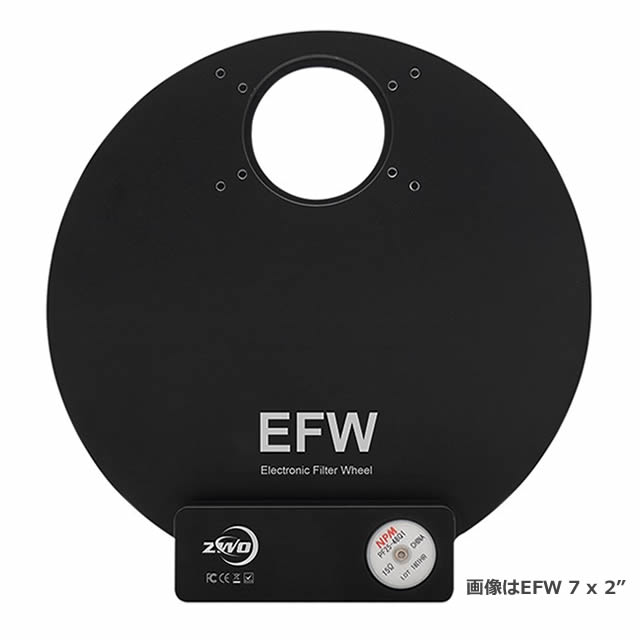

●EFW2" 5/7と組み合わせ、ZWO ASI 6200MM Pro(モノクロ)で使用するオフアキシスガイダーです。ガイド鏡(システム)が不要になるため、長焦点カセグレン鏡筒などで精密オートガイドを行うのに最適です。

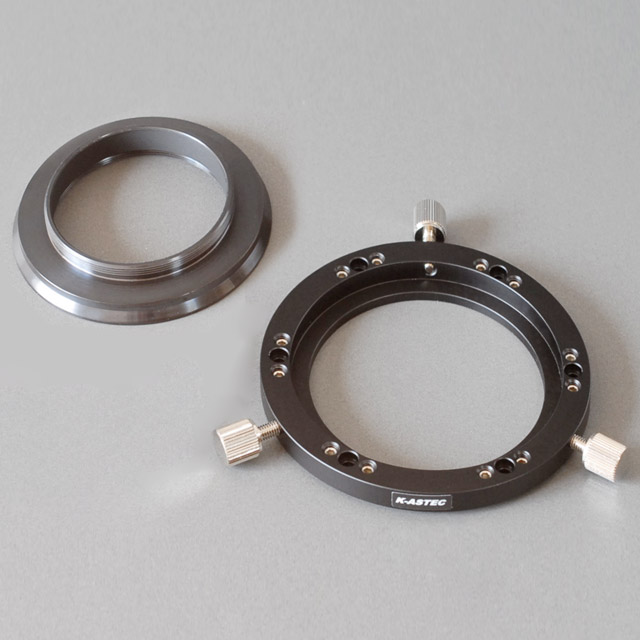

●さらに、ASI 6200MM用テーパーリング接続キットを使用することで、正確なメタルバックでタカハシ鏡筒(鏡筒+補正レンズ)に接続することが可能になります。

■「オフアキシスガイド」が有効なのはこんな場合!
●メイン鏡(カメラを接続する撮影用鏡筒)が比較的大口径 + 使用架台が小さ目な場合。
(ガイドシステムを別途、並装・親子亀搭載する方法では架台の積載能力・余力が不足してしまう組合せの場合)
●メイン鏡(カメラを接続する撮影用鏡筒)がシュミットカセグレン式のように長焦点タイプの場合。 (ガイドシステムを別途、並装・親子亀搭載する方法では、ガイド鏡の焦点距離が不足し、精度的なパワー不足となる場合)

接続方法

■ASI6200MM ProおよびEFW2" 5/7との接続

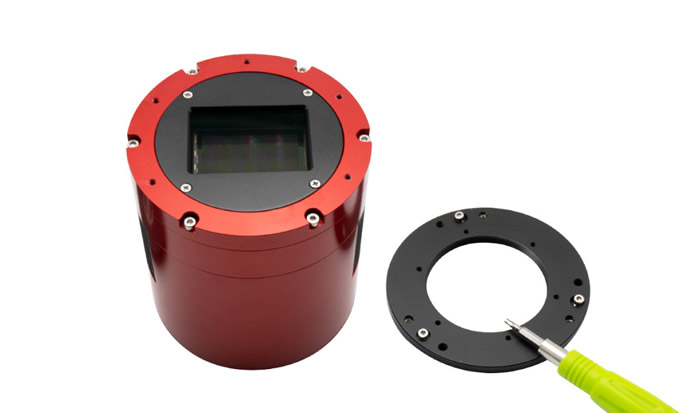

1. ASI6200MM Proの本体からチルトアダプタープレート(スケアリング調整プレート)を外します。

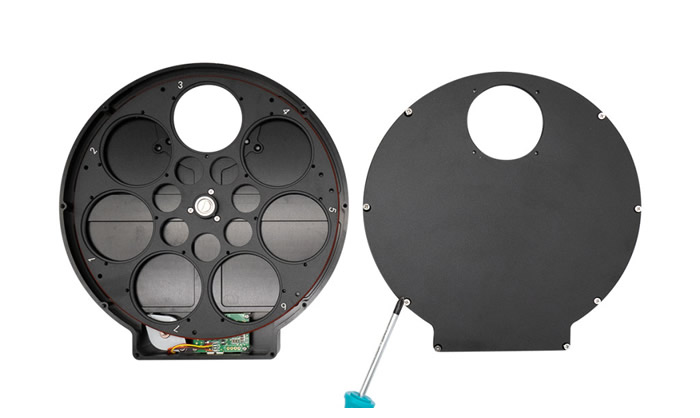

2. EFW 2" 5/7の背面カバーを外します。

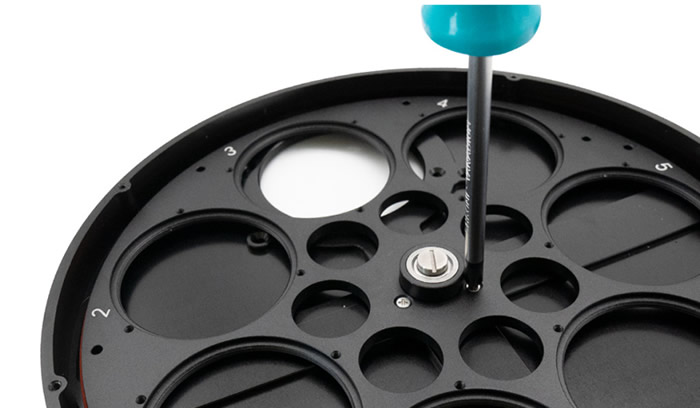

3. フィルターホイールカルーセル(フィルター装着プレート)を外します。

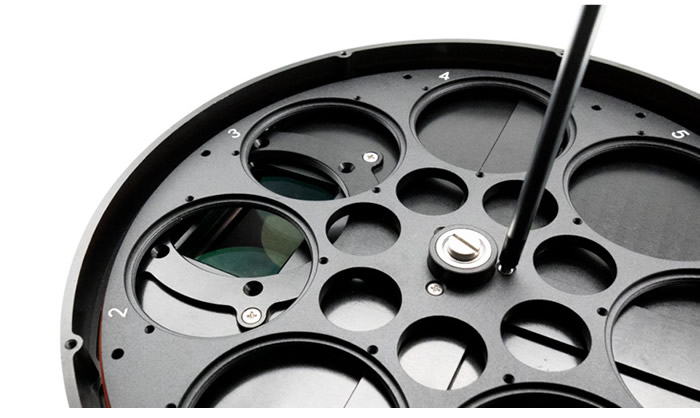

※中央のネジ(マイナス)には触れないようご注意ください。EFWが破損する恐れがあります。

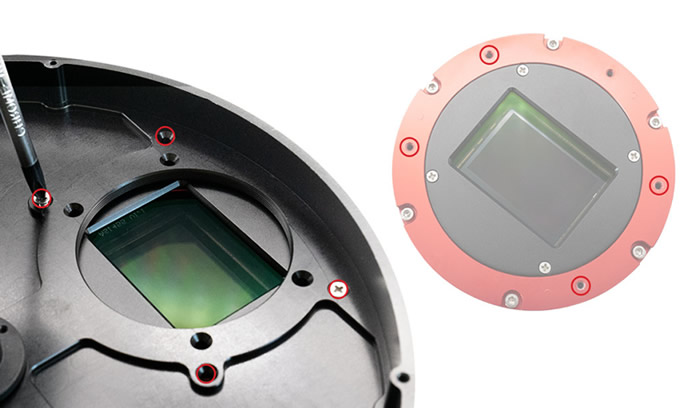

4. 下の画像のように、EFWの4つのネジ穴とカメラヘッドの4つのネジ穴に合わせます。

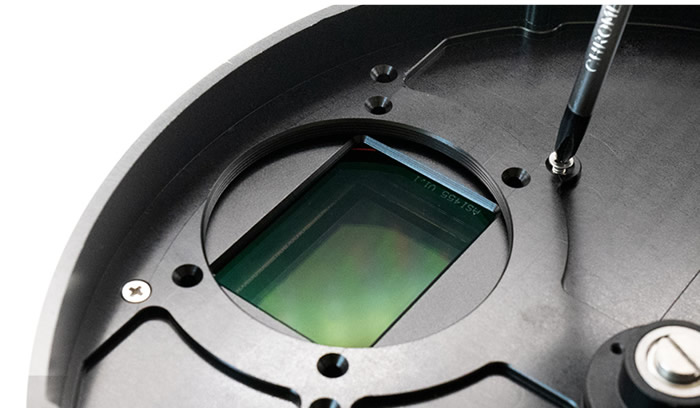

5. カメラヘッドにEFWを固定します。

6. フィルターホイールカルーセル(フィルター装着プレート)を取り付けます。

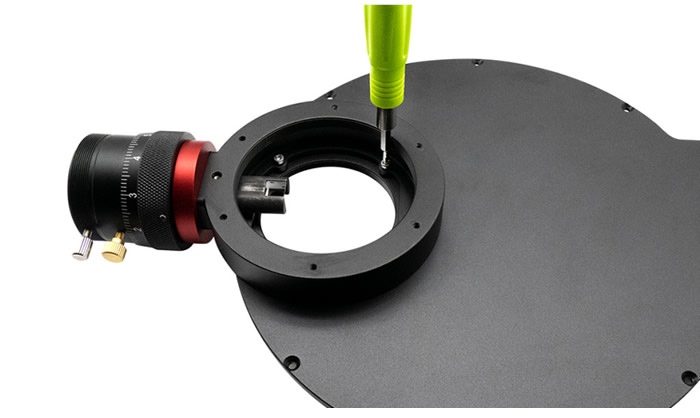

7. M68 OAGをEFWの背面カバーに固定します。
 CMOSセンサーがプリズムによって遮蔽されないよう、 必要に応じてプリズムの位置を調整します。

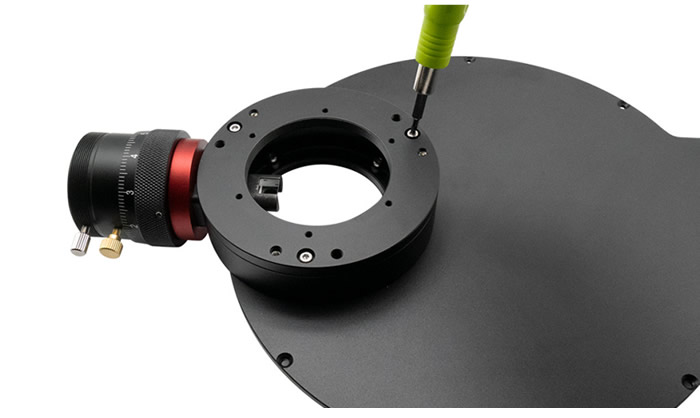

8. 1.で取り外したチルトアダプタープレート(スケアリング調整プレート)をM68OAGに固定します。
 ASI 6200MM用テーパーリング接続キットを使用してタカハシ鏡筒に接続する場合は、チルトアダプタープレート(スケアリング
 調整プレート)の代わりにASI 6200MM用テーパーリング接続キットに含まれる「テーパーリングメスアダプター」を固定します。

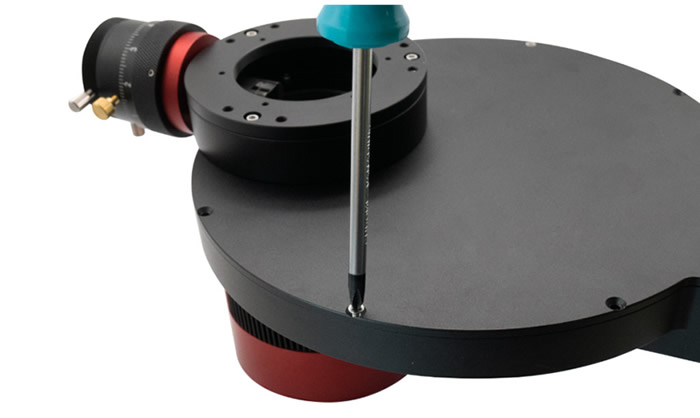

9. EFWの背面カバーを取り付けます。

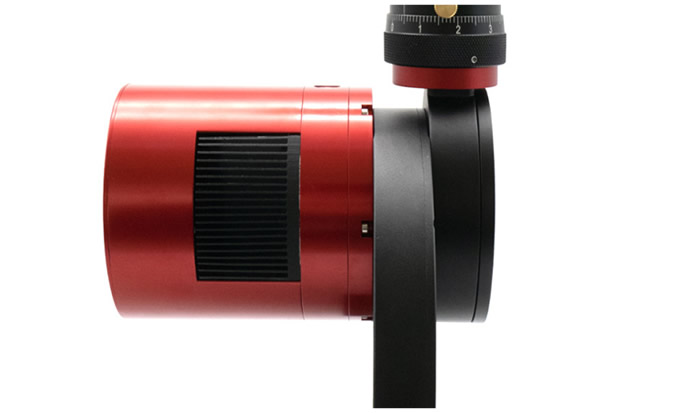

10. これでセットは完了です。
