baader planetarium（バーダープラネタリウム）　天体望遠鏡パーツ コマコレクターレンズ MPCC-MARK III-VIP(撮影・眼視兼用) [MPCC-VIP]

バーダープラネタリウム社から等倍コマコレクターレンズ

15μの星像、98%の透過率、F3.5 ～ F6のニュートン光学系のコマをすべてカット

イメージサークルφ38mmの「ニュートン鏡筒」専用の汎用コマコレクターレンズ。
倍率1.0倍を維持し、「F3.5～F6」まで対応。
補正された星像はわずか「15μ」。
98％の透過率。
汎用コマコレクターレンズの最高峰です。
先端にフィルターネジがあり、48mmフィルターを取り付けることが可能です。

本商品は眼視＆撮影兼用となる「MPCC-MARK3 VIP」5点セットです。
MPCC-VIPに含まれるパーツは、以下の通りです。

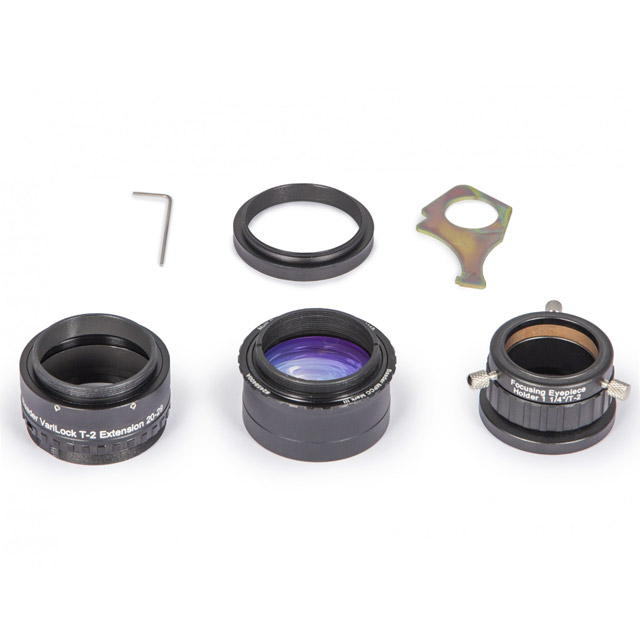

セット内容
MPCC MARK3レンズ単体
31.7mm／T-2アイピースホルダー（ヘリコイド付）　＃08A／2458125
T-2可変延長筒（20～29mm）　＃25Y／2956929
ハイペリオン 2インチファインチューニングストップリング
説明資料（英語原文／日本語）

主な特長

現在も人気の高い「MPCC」が 2012年末、新型「MPCC-MARK III」（マルチ・パーパス・コマコレクター＝多目的コマコレクターレンズ）として生まれ変わり、更に汎用性を広げ使いやすくなりました。新型「MPCC-MARK III」は短焦点ニュートン光学系のマイナスポイントである「コマ収差」を焦点距離を伸ばす事なく、全面にわたり補正致します。新型「MPCC-MARK III」（MPCCで諸略）は、F4.5の光学系に最適化されていますが、3.5からF6のニュートン光学系まで、15μのシャープなコマ収差のない星像を提供します。空気に触れる面すべてに透過率は最大98%（貴重なHα波長）を誇るマルチコーティングを施しており、他社製コマコレクターとは違って、「MPCC-MARK III」はシステムのF値を伸ばさず、画像にコマ補正以外の影響は与えません。

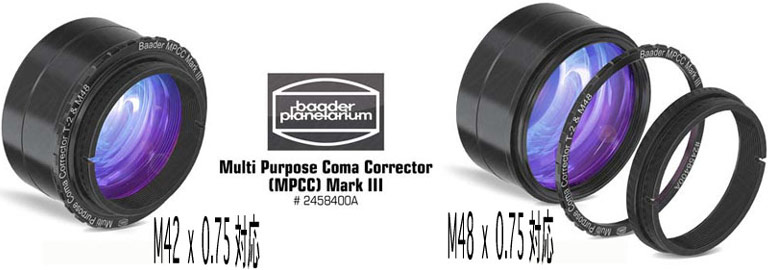

等倍コマコレクターレンズMPCC-MARK III 本体（M48オスネジ）M48→M42 (T-2)変換リングと2インチストッパーリング。2インチストッパーリングを取り外して、2インチスリーブへより奥まで挿入でき、バックフォーカスを余分に稼げます。

MPCC-MARK IIIの使用方法 (T-2 M42の場合)

※注：M48 Tリングを介してDSLRとご使用の際は、別売のTリングスペーサー[2458405]が必要です。（下記参照）

MPCCをTリグにネジ込みます		カメラのフランジバックにセットします		MPCCがカメラにセット完了。 ※ピントの移動量は「外側に7mm」となります。		2インチアイピース同様の要領で接眼部に挿入

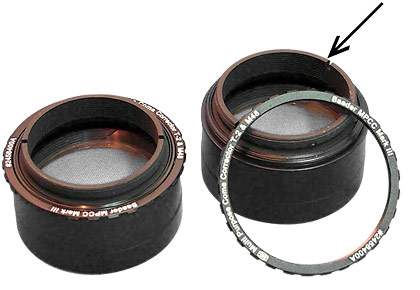

眼視＆撮影兼用「MPCC-MARK III-VIP」は、通常のT-2カメラネジ対応（左）に、2インチストッパーリング取り外しにより（右）大型M48のTリングもそのまま対応します。

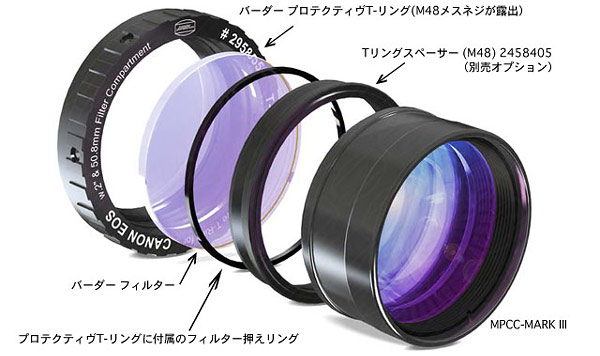

注：MPCC-MARK IIIを「プロテクティブTリング」(別売)のM48ネジに接続する場合は、光路長55mmを確保するため、写真ひけ際レンズ径を最大φ44mmまで開くことができます。

ご使用目的により、撮影専用バージョン「MPCC-MARKIII」と
眼視＆撮影兼用バージョンの「MPCC-MARK III-VIP」から選んで頂けます。
「MPCC-MARK III」は2インチサイズのMPCC-MARK IIIレンズ本体のみとなっており、
「MPCC-MARK III-VIP」セット内はMPCC-MARK III本体の上に、あらゆるアイピース対応の延長筒2点、T-2パーツラインナップ内の#15：「Reducer2" 1 1/4"」と#29：「Expanding Ring M48/T-2」が付属しています。

MPCC-MARK IIIの基本的な使い方は非常に簡単です。撮影の場合は、「MPCC-MARK III」の雄TネジをカメラのTリングにネジ込んで、後は「MPCC-MARK III」を2インチアイピース同様の要領で2インチ接眼部挿入して撮影を行うだけです。「MPCC-MARK III-VIP」の眼視使用は、ご使用のアイピースにより、附属のパーツを組み合わせて、MPCC本体から各種アイピースの絞り位置の正しい距離を保ちます。

■撮影使用時

焦点移動：外側に約7mm
望遠鏡側取付け：2インチ
カメラ側取付け：42mmTネジ／プロテクティブTリング（M48仕様時）
＊M48仕様は、プロテクティブTリング＋MPCCスペーサーの併用が推奨
＊市販のM48Tリングを使用する場合は、MPCCスペーサーの構造がTリングに合致すること、及びMPCCのバックフォーカスがTリングに合致することをご確認下さい。

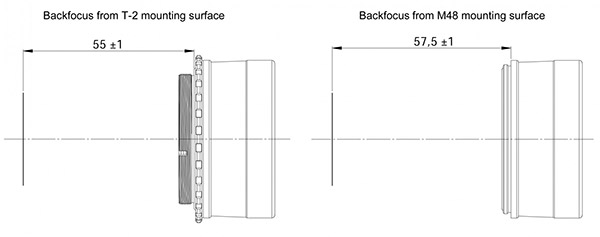

バックフォーカス（42mmTネジ仕様時）：55mm（±1mm）
バックフォーカス（M48仕様時）：57.5mm（±1mm）
先端フィルターネジ：48mmフィルターネジ対応

■眼視使用時

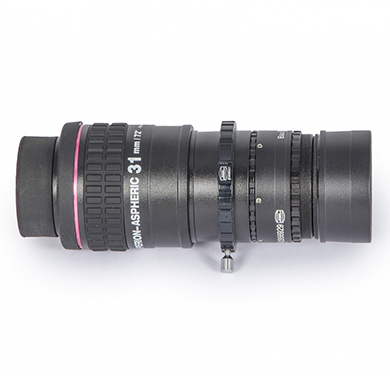

・31.7ｍmアイピースへの取付け
→#08A、#25Y、2インチファインチューニングストップリング　を使用（MPCC-VIP付属品）

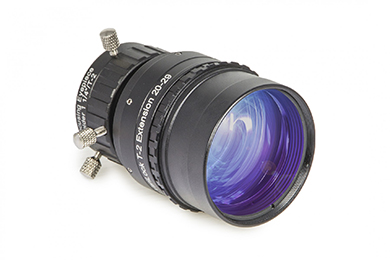

　アイピースを#08Aに差し込み、#25Yを取付け、MPCCへ取付ける形となります。
　#08A及び#25Yの厚さ調整機構によってMPCCのバックフォーカス（55mm）の微調整が可能です。

　例：アイピースの絞り環位置が差込時の当たり面にある場合（一般的な構造）
　「#08A」＋「#25Y」＝「55mm」になるように08Aと25Yを適当に設定する
　（#08Aを最長、#25Yを最短設定にすると合計して光路長がおおよそ55ｍmになります）

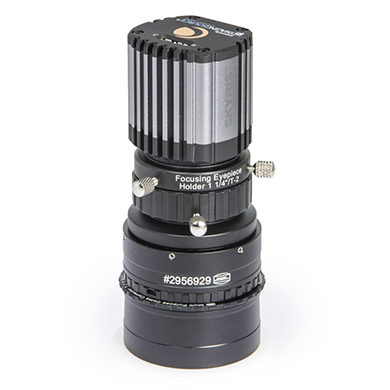

■ウェブカメラ等への接続（31.7mm）

#08Aと#25Yを用いて、MPCCからのバックフォーカスを55mmに調整する。

■2インチアイピースへの取付け

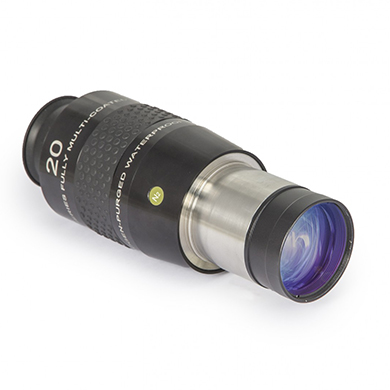

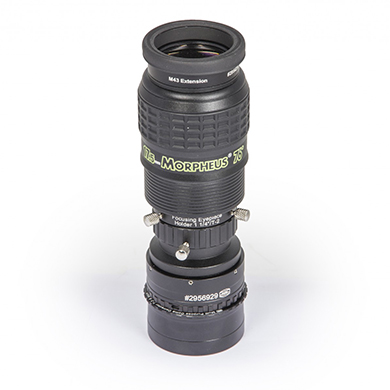

→アイピース先端に直接MPCCを取り付ける方法（下左画像）と、#25Y（付属）及び「#29（別売）」を介してMPCCを接続する方法（下右画像）との2パターンがあります。
　アイピースの絞り環の位置（ピント位置）によって取付け方は異なります。
（MPCCのバックフォーカス、55mm（T-2ネジ時）または57.5mm（48mmネジ時））
