K-ASTEC TP60シリーズ TP60-222



K-ASTEC TP60シリーズ TP60-222

価格:

7,000円 (税込 7,700円)

購入数:
この商品について問い合わせる

K-ASTEC製品の納期について
K-ASTEC製品は店舗にて在庫を確保しており、通常はご注文より1~3営業日程度でご用意が可能です。
ただし、ご注文集中時やメーカー様にて在庫切れの場合はお時間を頂く場合がございますので何卒ご了承ください。

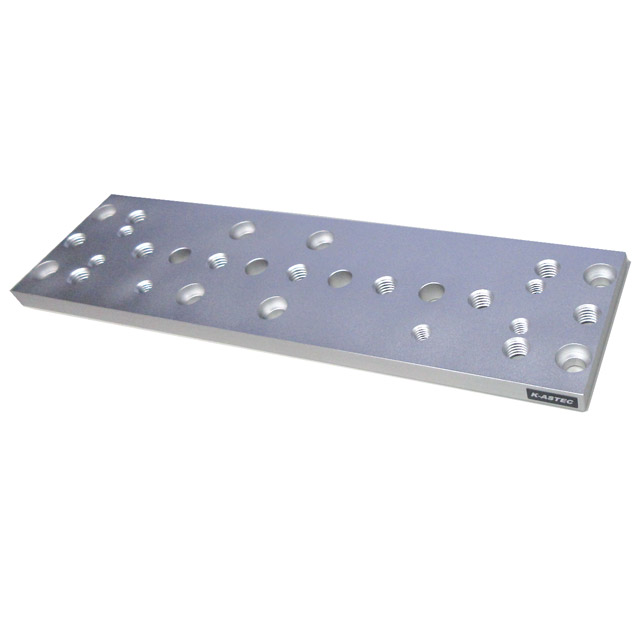

K-ASTEC(ケー・アステック) 天体望遠鏡パーツ TP60シリーズTP60-222(3インチアリガタ用トップ/ベース兼用プレート)

K-astecの新型鏡筒バンドに取付できるプレートです。2017年秋より順次発売されるK-astecの新規格、取付幅60mmの鏡筒バンドシリーズに使用できます。
鏡筒バンドTB80NTB95NTB115TB166Nに対応し、アリガタ金具DP75-152,222,292,294Lを装着した際の「トッププレート」として使用できます。
17.5mm間隔でM8のザグリ付通し穴とM8のタップ穴が交互に開いています(=1つ飛ばしでタカハシ規格35mm間隔の通しとタップになります)ので、トッププレートにはもちろんのこと、汎用アリミゾプレートDXなどビクセン規格アリガタを装着するための「ベースプレート」にもなります。

▼使用例 (トッププレートとして)

・鏡筒バンドTB166N
TP60-152(トッププレートとして)
・3インチ(ロスマンディ互換)規格アリガタ DP75-222
※上記はトッププレートTP60-152、アリガタDP75-222の例です。もちろんTP60-152とDS75-152の組み合わせや、TP60-222DP75-222の組み合わせも可能です。

▼使用例(ベースプレートとして)

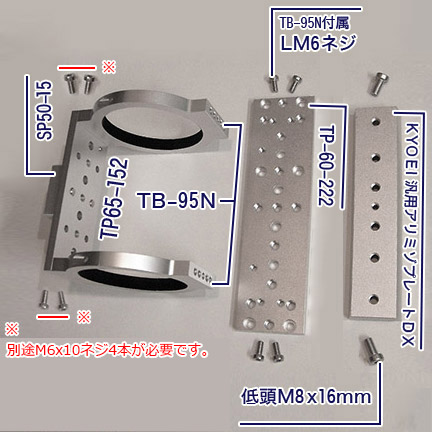

TP60-222は、K-ASTEC鏡筒バンド各種にKYOEI汎用アリミゾプレートDXを装着するためのベースプレートとして使用します。 低頭M8x16mmねじ2本を利用して、KYOEI汎用アリミゾプレートDXを中央部で安定固定できます。
FSQ85EDPやFC100D用の鏡筒バンドTB-95Nとの組み合わせ例です。上記例では傾斜ハンドルとSP50-15(ハンドルとオートガイダーの干渉を防ぐ嵩上げプレート)も装着しています。 完成図。ビクセン規格アリミゾの赤道儀に搭載することができます。

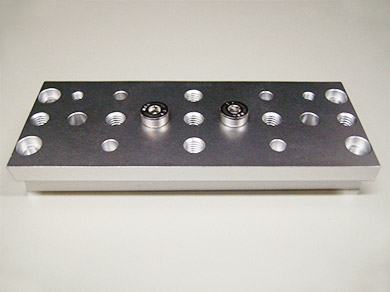

TP60-152とKYOEI汎用アリミゾプレートDXの接合例です。 TP60-152とDP45-152の接合例です。

▼使用例(複数機材同架用のマルチプレートとして)

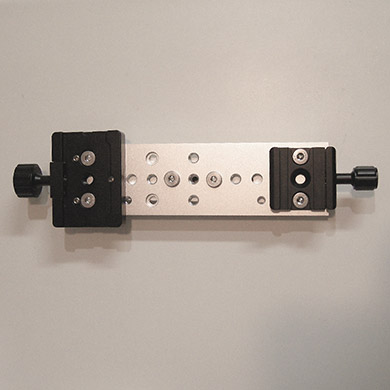

TP60-222KYOEI汎用アリミゾプレートDXの組み合わせは、横位置で使用すれば、剛性がありながら軽量コンパクトなマルチプレートとしても活用できます。 上記は左に撮影鏡筒搭載用のアルカスイスクランプSDS38、右にガイド鏡搭載用のアルカスイスクランプDS38を装着した使用例です。

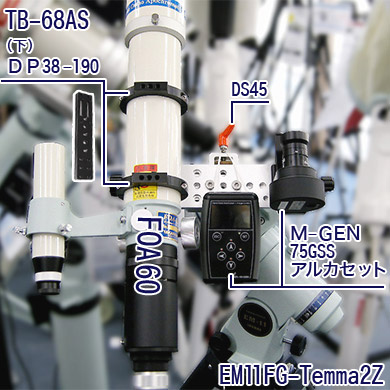

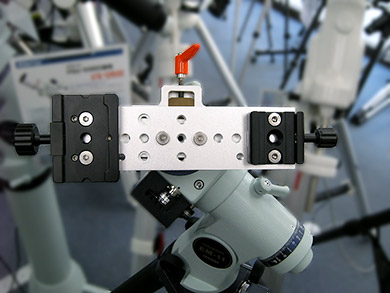

ビクセン互換アリガタDS45を装着したタカハシEM11FG-T2Zに搭載した状態です。 その上にFOA60鏡筒と、MGEN75GSSアルカセットを並列同架した例です。横方向にスライドさせて重量バランスを調整することができます。
