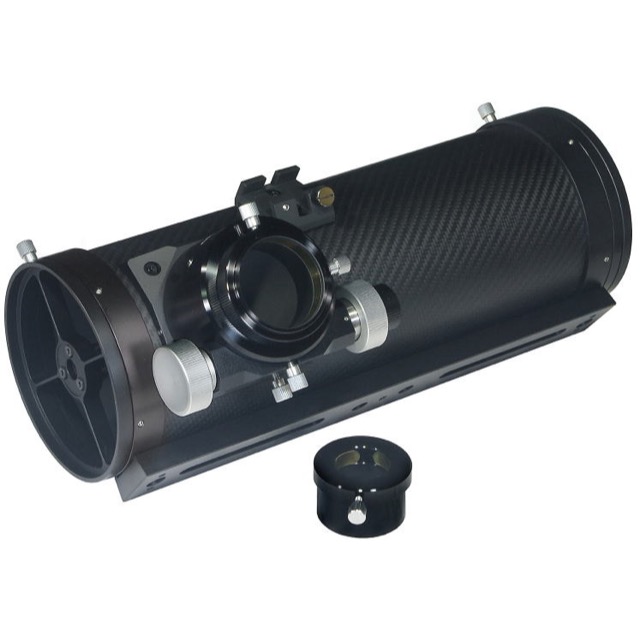

笠井トレーディング　鏡筒 Imageng GINJI-114FNII

天体用ＣＣＤカメラやＣＭＯＳカメラによる撮像＆電子観望用に最適化された11.4cmF4イメージング・ニュートン鏡筒セット。全長378mm、総重量僅か2.45kgの超コンパクト＆軽量仕様により小型架台でも余裕で搭載可能。スムーズな２インチ大型マイクロフォーカス接眼部の採用により精密なピント出しが可能。鏡筒には軽量かつ堅牢なカーボン素材を採用。最大230゜回転可能な組込式ロータリー鏡筒バンドと長尺仕様の標準規格アリガタ金具も標準装備。円形開口主鏡セルや一体型斜鏡スパイダーなど、様々な箇所の仕様にも撮像用に最適化された設計が採用されています。

■光学系＆セル

ＧＳ社製の高精度な主鏡を搭載しています。鏡材には均質性の高い光学ガラスＢＫ７を採用。全ての鏡面は工場内の大型ＺＹＧＯ干渉計で個別検査され、焦点面波面誤差PV=1/6λ以内、RMS=1/30λ以内という高い精度をキープ。通常のアルミメッキ＋ＳｉＯコートよりも明るい増反射コート（可視光域内平均反射率93％）が施されており、散乱の少ない明瞭な像質が得られます。光軸修正に便利な主鏡中心点表示も完備。主鏡の支持には裏面鏡周を均等に支える６点パッド方式を採用し、更に前面から円形のリングで固定しているため、完全な円形開口が確保されています。通常のニュートンのような押え爪が無いため不規則な回折像が生じず、綺麗な星像が撮影可能になります。斜鏡スパイダーも薄いＶＡＮＥ型ではなく、あえてセンターハブ部分と一体成型された2mm厚の堅牢な仕様を採用。主鏡・斜鏡共にアソビの無い固定が確保されているため、長時間露出にも十分に対応可能です。

■接眼部

高精度な2インチ大型マイクロフォーカス接眼部を標準装備。小型ベアリング４個とローラーによるフリクションで合焦操作を行なうクレイフォード式の採用によりアソビやバックラッシュが無く、更に減速比1:10の微動ノブにより、短焦点主鏡のシビアなピント位置を逃しません。CNC切削加工によるハウジングは極めて堅牢。重いアクセサリーを接続してもタワミが生じません。合焦テンション調整ネジやストッパーネジも標準装備。更にEAFなどモーターフォーカスを追加装着できる設計になっています。接眼部規格には殆どのアストロカメラに共通して対応可能な2インチ規格を採用。更に眼視観測や小型カメラの装着用にφ31.7mm接眼アダプター（真鍮リング締付式）も標準付属。ストローク長42mm、最大バックフォーカスは2インチ差込端面から38mm確保されており、多くのアストロカメラで無限遠合焦が可能です。（更に広範な合焦域確保にはコマコレクターの併用をお勧めします。）

■鏡筒

鏡筒素材には軽量かつ堅牢なカーボンハイブリッドを採用し、美しいマットブラック仕上げを施しています。全長378mm＆重量2.45kgの小型軽量鏡筒は市販の多くの小型架台に楽々と搭載可能。もちろんファインダー脚用アリミゾ台座も装備しており、ＧＳ・ビクセン・ＳＹＮＴＡ互換のファインダー脚が装着可能です。

■組込式ロータリー鏡筒バンド＆プレート

鏡筒バンドは鏡筒の前端・後端に組込設置されており、その間を330mmの長尺アリガタプレートで連結しています。接眼部やファインダー台座と干渉する回転角を除き、約230゜回転可能。前後２ヶ所の固定ネジにより、最適な回転角でしっかり固定可能です。アリガタプレートはビクセンをはじめ多くの市販架台と互換性のある標準規格幅を採用。鏡筒全体をカバーする長尺仕様により、重いカメラを付けても最適なバランスで固定することが可能です。

■光軸

主・斜鏡セルには光軸修正装置が完備。光軸はかなり狂いにくい構造になっているため、頻繁に光軸修正を施す必要はありません。

■総合適性

本機は電子撮像＆電子観望用に特化して製作された超小型イメージングニュートン鏡筒です。5～6cm程度の短焦点屈折と大差ないサイズ感を確保しつつ、その4～5倍の集光力と2倍以上の分解能が得られるため、特に暗い天体や惑星等の撮像・観望において、非常に大きなアドバンテージを発揮します。もちろん眼視用としても問題なく使用可能なため、ベランダ観望や旅行のお供としてお使い頂くこともできるでしょう。光学系の秀逸さは他のＧＩＮＪＩシリーズと同様に折り紙付きです。様々な用途に使える高性能コンパクト鏡筒として、多くの方々にお勧めできるユニークな逸品です。

主な仕様

有効径	114mm
焦点距離	456mm
口径比	F4
中央遮蔽径	41mm
直径比中央遮蔽率	36%
面積比中央遮蔽率	12.9%
鏡筒径	126mm
鏡筒長	378mm
総重量	2.45kg
合焦機構	2インチ大型マイクロフォーカス・クレイフォード接眼部
その他の機構	シースルー主鏡セル（円形開口）、組込式ロータリー鏡筒バンド＋標準規格アリガタ金具、主鏡・斜鏡光軸修正装置、ファインダー脚用アリミゾ台座
付属品	31.7mm接眼アダプター（48mmフィルターネジ付）
