天体撮影入門おすすめ赤道儀




昨今、飛躍的な性能向上と低価格化が進むデジタル一眼レフカメラをお持ちの方も多いと思います。
綺麗な星空の下で感度の良いデジタル一眼レフカメラを使用すれば、意外なほど用意に天体を写すことができます。
とは言っても、数秒から数分という長秒時の露出が不可欠となります。星は動いていますから、普通の三脚に据えて
撮影しただけでは、星が「点」で写らず、「線」のように伸びて写ってしまいます。
これを解消する機材が「赤道儀」です。
星が動いて見える原因は地球の自転です(動いてるのは私たちの方なのです!)ので、地球の自転と同じ動きをする
「赤道儀」にカメラを載せれば、自転の動きを打ち消すことができます。
そうすると、どの方向を狙ってシャッターを切ったとしても、すべての星は止まって写るのです。



◆広角〜中望遠程度での撮影には「ポータブル赤道儀」

お勧め機種 Kenko「スカイメモR」

お手持ちの三脚や専用の「大型武道マウント」に搭載して使用します。
カメラレンズ・ボディの総重量2.5kg程度までが適性です。自由雲台を併用すれば構図が決めやすくなるでしょう。


◆200mm以上の超望遠撮影ならオーソドックスな「ドイツ赤道儀」を

望遠レンズでの撮影や、天体望遠鏡鏡筒を使用した直焦点撮影なら、天体望遠鏡用として一般的な
「ドイツ式赤道儀」がおすすめです。将来的な発展性も秘めています。
振り子のような重りが付いた下記のようなスタイルの赤道儀をドイツ式といいます。

赤道儀には搭載能力や機能でさまざまな種類がありますが、性能、価格、信頼性の高い
「ビクセン」や「タカハシ」の製品がお勧めです。

赤道儀 性能一覧

GP2・DD2

GPD2・DD2SXWSXDEM200temma2Jr
商品写真
適性荷重〜5kg〜7kg〜8kg〜10kg〜16kg
本体 + 三脚
重量(ウエイト別)
9.5kg14kg12.3kg14.3kg22.5kg
本体 + 三脚
セット価格
\91,140
(極軸望遠鏡は 別売と
なります
\13,440)


\133,560
\179,800
(極軸望遠鏡は 別売と
なります
\12,600)


\249,000

\458,000
自動導入オプション
\38,620 up
オプション
\38,620 up
標準装備標準装備PC接続で対応

(※撮影用適性荷重=撮影に適した搭載重量として、ビクセン赤道儀はカタログ記載の「搭載可能重量」の数値×約0.7倍を、タカハシ赤道儀はカタログ記載の「搭載質量」を記載しました。)



■赤道儀のマウント形状について

一般的なカメラ三脚はW1/4インチの「カメラネジ」で接続しますが、望遠鏡用の赤道儀は
専用のマウント形状を持っています。ビクセン赤道儀は下記のような「アリガタ・アリミゾ式」です。
各国の望遠鏡メーカーもこの規格を使用し始めており、”事実上の世界標準”となりつつあります。



タカハシ赤道儀はM8のネジ2本で締め付ける形状を採用しています。「プレートホルダーSX」を取り付ければ、
上記ビクセン赤道儀と同じ「アリガタ・アリミゾ式」に変換することができます。



■アリミゾにカメラを取り付けるには

「汎用スライドバー」を使用すればカメラボディや望遠レンズの三脚座を取り付けることができます。



「マルチプレートDX」を使用すれば、さらにさまざまな使用方法が可能です。





太陽撮影について

太陽撮影について
太陽撮影は目に重大な障害を受ける恐れがあり大変危険です。
十分に注意して実施してください。

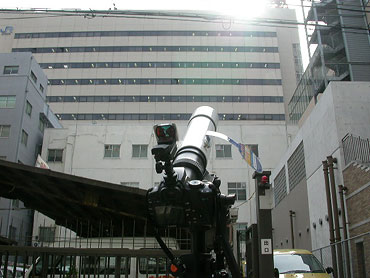

■BORG 77EDII金属鏡筒での太陽撮影例
使用機材 KYOEI特価
BORG 【6181】デジボーグ77EDII望遠レンズセット 84,800円
Baader アストロソーラーフィルター(眼視用ND-5・セミA4サイズ) 2,800円
Kenko TPN テクニカルペーパーマウント 小(10枚入) 500円
KYOEI マルチドット高輝度照準器・シュー型 9,800円
Canon EOS Kiss DX ---
マンフロット 501HDV プロビデオ雲台 21,980円
スリック カーボン 813KY LEG (KYOEIオリジナル) 19,800円
● 77EDII望遠レンズ用フィルター作成 ●
Baaderアストロソーラーフィルター」と「Kenko T.P.M.テクニカルペーパーマウント」を使って、簡単にフィルターが作成できます。

Baaderアストロソーラーフィルター

Kenko T.P.M.テクニカルペーパーマウント

テクニカルペーパーマウントの大きさに合わせて、Baaderアストロソーラーフィルターを切ります。

テクニカルペーパーマウントの薄紙を外し、アストロソーラーフィルターを挟みます。

テクニカルペーパーマウントをしっかりと圧着してください。

ペーパーマウントをテープなどで固定します。
● 照準器用フィルター作成 ●

今回は市販のラベル用紙と、Baaderアストロソーラーフィルターを使用。

照準器のレンズの大きさを計り、ラベルを切り抜きます。

アストロフィルターをラベルに貼り付け、テープなどで照準器に固定します。
太陽の導入には、「KYOEI マルチドット高輝度照準器・シュー型」が大変便利です。

減光せずに太陽を目視するのは大変危険です。すばやく導入しないと、撮影チャンスを逃すばかりか目を傷める恐れが!

そこで、アストロソーラーフィルターを装着した「KYOEI マルチドット高輝度照準器・シュー型」越しに太陽を狙えば・・・

こんなに分かりやすく照準できて、あっという間に太陽を導入可能!シャッターチャンスを逃しません!
※画像をクリックすると拡大画像をご覧になれます。

※画像をクリックすると拡大画像をご覧になれます。
■撮影データ
  • BORG77EDII鏡筒 (fl=500mm F6.5) + バーダーアストロソーラー フィルターND-5 眼視用 (減光率1/100,000)
  • ISOレート:100 シャッタースピード:1/1000 EOS KISS DX
  • li>撮影日:2009/06/02 15:16 ・ 快晴
77EDII直焦点とアストロソーラフィルタ眼視用ND-5(1/100,000) 1枚でちょうど扱いやすい減光になりました。眼視用はファインダーも覗けて便利!

但し、本州での最大食(食分・東京0.75、大阪0.82)時で1〜2段程度、皆既前後は3〜4段程度は暗くなると想定されます。シャッタースピード、ISO感度設定で適宜ご対応ください。

セレストロン・EdgeHDシリーズ

セレストロン・シュミットカセグレンがついにフォトビジュアル化!
シュミットカセグレンをベースにした光学系ならではの「コンパクト・大口径」+「デジタル対応」、
新たなフォトビジュアル鏡筒の誕生です!
副鏡バッフル内に、フラットナーレンズをビルトイン!
ベースのシュミットカセグレン鏡筒よりも、視野周辺部で星像イメージを約1/3まで点像化することに成功。
APS-Cサイズフォーマットの周辺部までフラットな画質を実現しました。
口径の異なる4モデルをラインナップ!

★鏡筒に標準装備のアリ溝レールは800:「GP規格」、925/1100/1400:「CGE規格」(※)となっております。
※対応するアリ溝金具は別売です。ビクセン規格とは異なりますのでご注意ください。

・別売のアリ溝金具はコチラ → 「オリジナル大型メスアリ金具(CGE用)」
K-ASTEC…「DS80L 」「DDS80L」
こちらの製品は「受注生産商品」です。商品のお届けにはお時間を頂戴しております。
  • ※当製品は受注生産商品となっております。ご注文後、お届けまでに「(平均)60〜90日」程度のお時間を頂戴いたします。
  • ※「受注生産」商品のため、誠に恐れ入りますが、ご注文時にご清算をお願いしております。(「代金引換」の場合は「お届け時にお支払い」です。)またキャンセルはご遠慮ください。何卒ご了承ください。

ビクセン 「AXD赤道儀」

Vixen(ビクセン) AXD/STAR BOOK TEM誕生。「ATLUX」シリーズ3代目となる「AXD赤道儀」

ビクセン AXD赤道儀 通常販売価格¥1,029,000→新発売記念特価¥980,000

『使い易さと最高性能の両立』
AXD赤道儀セット品はこちら ビクセンを代表する大型赤道儀「アトラクス」。
当時、最高性能と評価された“初代”、
性能を引き継ぎながら使いやすさを追求した“二代目”。

それぞれ各時代の先端をリードしてきましたが、
ここ最近は高感度・高画質デジタル一眼レフカメラでの
短時間露光による天体撮影が可能となり、
天体望遠鏡の使用スタイルに変革が起きています。

この変革に対応するためにビクセンでは、
デジタル一眼レフの細かいピクセルに対応する高精度・高機能赤道儀であり、
それと同時にビクセンの基本スタンスである「誰にでもすぐに使える扱いやすい天体望遠鏡」である
「AXD赤道儀」を誕生させます。

「AXD赤道儀」は、ベテランの方に「高機能・高精度を最大限に活かしてのハイレベルな観測や撮影」を実現し、
天体ビギナーの方にとっては「扱いやすさと高い性能によって、天体写真撮影のノウハウの蓄積がなくとも、
クオリティの高い作品が撮影できる」赤道儀となっています。
ベテランから初心者までを問わず、付属するコントローラー「STARBOOK TEN」がユーザーインターフェースとなり、
赤道儀の「難しさ」を感じさせません。
主な特長

  • AXD赤道儀は、“心地よさ”とともにあなたを星空へと誘う。
  • ○機械的強度の向上と軽量化
  • ○パルスモーター&マイクロステップ駆動
  • ○究極のピリオディックモーション補正システム『VPEC』
  • ○大型高精度ウォームホイール
  • ○余裕の耐荷重・高剛性・運搬性


  • STAR BOOK TEN は、星空の“美しさ”をあなたに伝える。
  • ○ワイド画面&高解像度液晶
  • ○目に優しいナイトビジョンモード(夜間表示)
  • ○操作ボタンが光るキー照明
  • ○太陽・月・惑星・彗星・人工衛星の追尾モード
  • ○拡張スロットの装備(オートガイダーなどのビルドイン)
    オートガイド機能を搭載した拡張ユニット(アドバンスユニット)(別売)に対応


LINE UP

■ 赤道儀及びパーツ

商品名
AXD赤道儀
AXD用アルミケース
AXDハーフピラー
AXD-TR102 三脚
ピラー脚 AXD-P85
ピラー脚 AXD-P85DX
AXDウエイト1.5
AXDウエイト3.5
AXDウエイト7
AXDマルチプレート
アドバンスユニット

■ 鏡筒及びセット品

商品名
VMC260L鏡筒 (AXD用)
ビクセン AXD-AX103S KYOEI特価¥1,436,000 ビクセン AXD-VMC260L KYOEI特価¥1,488,000
ビクセン AXD-VMC260L KYOEI特価¥1,350,000 ビクセン AXD-VMC260L-PD KYOEI特価¥1,523,000
KYOEIオリジナル 望遠鏡セット LINE UP
KYOEIオリジナル 望遠鏡セット LINE UP
セレストロン/ビクセン C14AL-XLT+AXD赤道儀・三脚セット セレストロン/ビクセン Edge HD1100+AXD赤道儀・三脚セット セレストロン/ビクセン C11AL-XLT+AXD赤道儀・三脚セット タカハシ/ビクセン TOA-130NS+AXD赤道儀・三脚セット
セレストロン/ビクセン C14AL-XLT+AXD赤道儀・ピラー脚セット セレストロン/ビクセン Edge HD1100+AXD赤道儀・ピラー脚セット セレストロン/ビクセン C11AL-XLT+AXD赤道儀・ピラー脚セット タカハシ/ビクセン TOA-130NS+AXD赤道儀・ピラー脚セット

タカハシ/ビクセンε-130D-SXP 直焦点撮影セット
タカハシ FSQ-106ED鏡筒+ビクセンAXD赤道儀 直焦点撮影セット

ビクセン 星空雲台ポラリエ(WT)

ビクセン 星空雲台ポラリエ(WT)ビクセン SXP赤道儀

あなたの写真に満点の星を…
ビクセン「星空雲台ポラリエ(WT)
あなたの風景写真に星景写真を追加しませんか?

ビクセンが数多くの一眼カメラユーザーに向けて、
風景写真の新しいジャンルとして提案する「星景写真」

「星景写真」とは、満天の星と山々、あるいは街の景色と星など、
星と風景を一緒に写しこむ撮影方法です。

 暗い星空の撮影では、長い時間の露光が必要となりますが、
カメラを固定したままでは星は線(固定撮影)となって写ります。

『星空雲台 ポラリエ』は、星空の動き(地球の自転)に合わせて動くモーター駆動のカメラ雲台ですので、三脚の上にカメラを載せて写真を撮ることで、星を点像として撮影することができます。

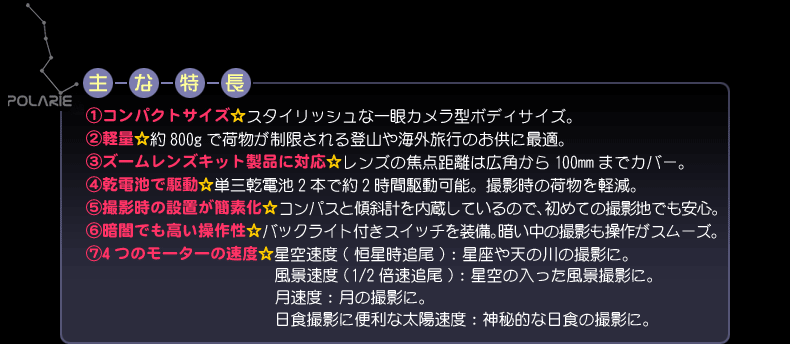

主な特長

ラインアップ
ビクセン「星空雲台ポラリエ(WT)」
■ 専用オプション
商品名
ポラリエ - ミニポルタアダプター
ポーラメーター
ポラリエ極軸望遠鏡

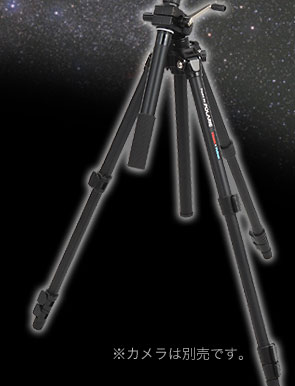

三脚M-178V

■ オススメオプション&セット品

ビクセン「星空雲台ポラリエ(WT)」+M-184V三脚セットビクセン「星空雲台ポラリエ(WT)」+バル自由雲台ビクセン「星空雲台ポラリエ(WT)」+ガイドマウント+バル自由雲台

ビクセン「星空雲台ポラリエ(WT)・三脚セット」ビクセン「星空雲台ポラリエ(WT)」+ガイドマウント+極軸望遠鏡ビクセン「星空雲台ポラリエ(WT)」+ポラリエ+ガイドマウント+極望+バル自由雲台

ビクセン SXP赤道儀

ビクセン SXP赤道儀ビクセン 星空雲台ポラリエ(WT)

Vixen(ビクセン) 「SXP赤道儀」新発売

ビクセンSXP赤道儀インプレッション Vol.1

ビクセンSXP赤道儀インプレッション Vol.2

ビクセンSXP赤道儀インプレッション Vol.3

ビクセンSXP赤道儀インプレッション Vol.4

天体写真撮影用フィルターの効果比較

ビクセン SXP赤道儀 セット品

2003年、天体ナビゲーション機能搭載による優れた操作性で、赤道儀の新時代を切り拓いたSX赤道儀。
そのSXの精度・性能を極限にまで高めたハイエンドモデル。
パルスモーター搭載、STAR BOOK TENコントローラー標準装備。究極進化形、SXP赤道儀。

肉厚スチール材の採用や各所へのベアリング内蔵、高精度加工によりスムーズな動作と搭載重量アップを実現した「SXD赤道儀」に
フラッグシップモデルである「AXD赤道儀」の技術を投入して進化させたのが『SXP赤道儀』です。

Vixen(ビクセン) 「SXP赤道儀」新発売

SXP赤道儀の特徴

SXP赤道儀 本体
  • 駆動モーターにパルスモーターを採用し、レスポンス性能を向上。マイクロステップ方式により、高トルクながら低速から高速域まで常にスムーズな駆動を実現します。
  • 使用ベアリング数はボールベアリング15個。ボールベアリングを効果的に使用し、極めて滑らかな動きを実現します。(SXD赤道儀ではボールベアリング4個、ニードルベアリング5個の計9個)。
  • 赤緯軸の直径を太くすることで優れた剛性を確保。
    赤緯軸直径40mm。(SXD赤道儀では35mm)。

コントローラー部

  • コントローラーには新型“STAR BOOK TEN”を標準装備。
    優れた視認性と情報量で、天体観測をバックアップ。
  • “P-PEC”搭載。ユーザー自身でコントローラーにPECを記録することが可能、さらなる追尾精度の向上を実現します。
  • 子午線越え反転回避機能搭載。恒星追尾時におきる鏡筒反転のタイミングをユーザー自身が選定可能。天体観測時の鏡筒反転を回避できます。
  • ビルドイン型の拡張ユニット(アドバンスユニット)を組み込むことが可能。
    オートガイダー機能など、さまざまな機能をコントローラーに搭載可能。

LINE UP

ビクセン SXP赤道儀(※プレートホルダーSXは別売です。)

■ 望遠鏡セット

商品名
SXP-R200SS-S
SXP-VC200L-S
SXP-ED103S-S
SXP-ED115S-S
SXP-AX103S-S

KYOEIオリジナル 望遠鏡セット LINE UP

タカハシ/ビクセンε-130D-SXP 直焦点撮影セット タカハシ/ビクセン FSQ-85ED-SXP・K-ASTECバンド基本セット タカハシ/ビクセン FSQ-85ED-SXP・K-ASTECバンド撮影・眼視セット
タカハシ/ビクセン
ε-130D-SXP
直焦点撮影セット

タカハシ/ビクセン
FSQ-85ED-SXP・
K-ASTECバンド基本セット

タカハシ/ビクセン
FSQ-85ED-SXP・
K-ASTECバンド撮影・眼視セット

タカハシ FSQ-106ED鏡筒+ビクセン SXP赤道儀 直焦点撮影セット KYOEIオリジナル ED81SII鏡筒+SXP赤道儀 オートガイド撮影スターターセット(Tリング別売) KYOEIオリジナル ED81SII鏡筒+SXP赤道儀 直焦点撮影スターターセット(Tリング別売)
タカハシ FSQ-106ED鏡筒+ビクセン SXP赤道儀 直焦点撮影セット KYOEIオリジナル ED81SII鏡筒+SXP赤道儀 オートガイド撮影スターターセット(Tリング別売) KYOEIオリジナル ED81SII鏡筒+SXP赤道儀 直焦点撮影スターターセット(Tリング別売)

ビクセン SXD2赤道儀

Vixen(ビクセン) パルスモーター搭載、“D2”誕生「SXD2P赤道儀」11月30日新発売
SXD2赤道儀の特長<SXDとの違い>
  • パルスモーターとしたことによりレスポンスが向上。マイクロステップ方式を採用したことで低速から高速まで、高トルクながら、滑らかな動きを実現。
  • 操作性、視認性のよいSTAR BOOK TENコントローラーを採用。従来のSTAR BOOKより快適な操作性。
  • 子午線越えの問題を対策。従来、反転が必要になった場面でも回避できるようになった。
  • ビルトイン型拡張ユニット(アドバンスユニット[別売])による天体写真撮影システム(ガイドシステム)が可能。
SXD2赤道儀の特長<SXPとの違い>
  • P-PEC非搭載。(エンコーダー非搭載)
    観測ごとに測定が必要となるPEC記録をメモリーに記録することができません。ノータッチガイドによる天体撮影をやる場合、P-PEC搭載のSXP赤道儀が便利です。(※ガイド撮影の場合はこれに限りません。)
  • ベアリング数減少(15→9個)により滑らかさは数段落ちますが、天体マニュア目線では動き過ぎず観測時の安定性が向上したとも解釈できます。
■ 主な仕様変更点
SXD赤道儀 SXD2赤道儀 SXP赤道儀
発売時期 2007年3月14日 2012年11月30日(予定) 2011年11月30日
コントローラー STAR BOOK STAR BOOK TEN
駆動モーター DCモーター パルスモーター
赤経・赤緯微動 ウォームホイル全周微動・歯数180山   ウォームホイールによる全周微動。φ72mm・歯数180枚、材質:真鍮
ウォーム軸 φ9mm、材質:真鍮
赤経軸(極軸) 直径φ40弌〆犲繊炭素鋼
赤緯軸 直径φ35弌〆犲繊炭素鋼 直径φ35弌〆犲繊炭素鋼 直径φ40弌〆犲繊炭素鋼
ベアリング数 9個(ボールベアリング4個、 ニードルベアリング5個) 9個(ボールベアリング4個、 ニードルベアリング5個) 15個(ボールベアリング15個) ※1
筒受 ビクセン規格アリミゾ式 ビクセン規格アリミゾ式 一般取付けネジ穴(M8/35mm間隔) ※2
ウェイト軸 φ20mm(本体収納式)、ステンレス製。 φ20mm(本体収納式)、
ステンレス製。長さ最大219.5mm
φ20mm(本体収納式)、
ステンレス製。長さ最大264.5mm ※3
極軸傾斜角範囲 高度0〜70°(微動範囲±15)、目盛2°間隔、3段階使用可(高緯度、中緯度、低緯度対応)
タンジェントスクリュー式微動ネジ付:1回転約0.8°
駆動 DCサーボモーター パルスモーターによる電動駆動、
マイクロステップ駆動(約250pps)
自動導入・追尾 STAR BOOKコントローラーによる自動導入・高精度追尾・最高約1,200倍速(対恒星時) STAR BOOK TENコントローラーによる自動導入、
最高約1000倍速(対恒星時)、高精度追尾
搭載可能重量 15kg (モーメント荷重370kg.cm:不動点より25cmで約15kg) 約1.3〜15kg (モーメント荷重32.5〜375・cm)、不動点より25cmで約1.3〜15kg 約1.3〜16kg (モーメント荷重32.5〜400・cm)、不動点より25cmで約1.3〜16kg
電源・消費電流 DC12V、0.4〜1.7A DC12V・0.45〜2.2A(標準約10kg搭載時)・0.6〜2.5A(約15kg搭載時:最大搭載) DC12V・0.45〜2.2A(標準約10kg搭載時)・0.6〜2.5A
質量 約8.8kg(ウエイト含まず) 約9.2kg(ウエイト含まず) 約11kg(ウエイト含まず)
 画面 TFT型5インチカラー液晶、
WVGA(800×480=384,000pxl) 65,536色・バックライト付
 拡張スロット アドバンスユニット<別売>対応
相違機能 PEC PEC P-PEC ※4

赤文字部分はSXD2/SXP赤道儀の主な相違点
※1:ボールベアリングを贅沢に使用することにより、クランプフリー時の動作抵抗が極めて少なく、シビアなウェイトバランスの設定が可能。
※2:一般取付けネジの採用により、ビクセン製鏡筒(プレートホルダーSX<別売>併用)はもとより、他社製鏡筒の取付けにも配慮。
※3:従来のSXシリーズより45mm長いロングウェイト軸を採用。
※4:記録したPECデータを、電源切断後にも維持できるP-PEC搭載。

LINE UP

ビクセン SXD2赤道儀 定価¥336,000→KYOEI特価¥285,000

■ 望遠鏡セット

商品名
SXD2-R200SS-S
SXD2-VC200L-S
SXD2-ED103S-S
SXD2-ED115S-S
SXD2-AX103S-S


ビクセン SXD2新発売記念 お買得パッケージ
SXD2+C8ALセット SXD2+C11ALセット

KYOEIオリジナル 望遠鏡セット LINE UP

タカハシ/ビクセンε-130D-SXP 直焦点撮影セット タカハシ/ビクセン FSQ-85ED-SXD2・K-ASTECバンド基本セット タカハシ/ビクセン FSQ-85ED-SXD2・K-ASTECバンド撮影・眼視セット
タカハシ/ビクセン
ε-130D-SXD2
直焦点撮影セット

タカハシ/ビクセン
FSQ-85ED-SXD2・
K-ASTECバンド基本セット

タカハシ/ビクセン
FSQ-85ED-SXD2・
K-ASTECバンド撮影・眼視セット

KYOEIオリジナル ED81SII鏡筒+SXD2赤道儀 オートガイド撮影スターターセット(Tリング別売) KYOEIオリジナル ED81SII鏡筒+SXD2赤道儀 直焦点撮影スターターセット(Tリング別売)
KYOEIオリジナル ED81SII鏡筒+SXD2赤道儀 オートガイド撮影スターターセット(Tリング別売) KYOEIオリジナル ED81SII鏡筒+SXD2赤道儀 直焦点撮影スターターセット(Tリング別売)

セレストロン 「SKYRIS(スカイリス)」

米国・セレストロン社とドイツ・イメージングソース社共同開発 プラネタリー・イメージングカメラ「SKYRIS(スカイリス)」

■ 主な仕様
Skyris 618C
(1/4”カラー)
Skyris 618M
(1/4”モノクロ)
Skyris 445C
(1/3”カラー)
Skyris 445M
(1/3”モノクロ)
Skyris 236C
(1/2.8”カラー)
Skyris 236M
(1/2.8”モノクロ)
Skyris 132C
Skyris 132M
A/D変換 12-bit 12-bit 12-bit 12-bit 12-bit 12-bit 12-bit 12-bit
フレームレート 120fps 120fps 30fps 30fps 200fps
高速!
200fps
高速!
200fps
高速!
200fps
高速!
イメージサイズ 対角4.5mm,1/4”(カラー) 対角4.5mm,1/4”(モノクロ) 対角6mm,1/3”(カラー) 対角6mm,1/3”(モノクロ) 対角6.46mm,1/2.8”(カラー) 対角6.46mm,1/2.8”(モノクロ) - -
撮像素子 Sony ICX618AQA
カラーCCD
Sony ICX618ALA
モノクロCCD
Sony ICX445AQA
カラーCCD
Sony ICX445ALA
モノクロCCD
Sony EXMOR
Sony IMX236LQJ
カラーCMOS
Sony EXMOR
Sony IMX236LQJ
モノクロCMOS
Aptina ARO132AT
カラーCMOS
Aptina ARO132AT
モノクロCMOS
解像度 640×480 1280×960 1920×1200
精彩!
1280×960
撮像素子サイズ 4.46mm×3.80mm
強拡大!
6.26mm×5.01mm 5.44mm×3.42mm
4.8mm×3.6mm
ピクセルサイズ 5.6μm×5.6μm 3.75μm×3.75μm 2.8μm×2.8μm
精彩!
3.75μm×3.75μm
動作環境 -40℃〜40℃
望遠鏡との接続 31.7mmスリーブ、C/CSマウント
電源 USB
システム環境 Windows XP/Vista/7/8/10 USB2.0/3.0ポート
質量 103g 103g 103g 103g
オプション(別売) Skyris_IRカットフィルター(別売)
Skyris_Skyris_1.25インチ フィルターホイール(別売)
Skyris_LRGBフィルターセット(別売)

タカハシ ε-130D 鏡筒

タカハシ「ε-130D」鏡筒

タカハシが世界に誇るアストロカメラ「イプシロン」の新製品が登場。
新機種のε-130D は、光学スペックだけを見ると、かつてのε-130とほとんど変わりませんが、光学性能はまるっきりの別物です。デジタル時代に求められる収差補正を施した新型は、フルサイズの周辺まで星像が10ミクロン以内とε-180EDに匹敵する鋭像を写し出します。

ビクセン VSD100F3.8鏡筒

超短焦点アストログラフ 「ビクセン VSD100F3.8」鏡筒

ビクセン「VSD100F3.8」鏡筒

VSD100F3.8+TB115+TTP150+DP75-294 VSD100F3.8+TB115+TTP150+TP288+KYOEI汎用アリミゾプレートDX

デジタル対応高速屈折。新設計5群5枚構成※、F3.8 (※特許出願中)

クラス最高峰の明るさF3.8を実現するとともに、645判をカバーする平坦な像面を確保、さらには青紫色のにじみ(青ハロ)を極限まで抑えるため、ビクセンが採用したのが新設計5群5枚のレンズ構成。 前群にSDレンズ、後群にEDレンズを配することで、4群4枚構成(SDレンズ1枚)では補正しきれなかった青ハロ、さらには非点収差やコマ収差などの諸収差を極めて高いレベルで補正することに成功。
ストレール強度は4群4枚構成と比較して約10%改善、視野中心から離れても急激にストレール強度が下がることはなく、微光星の検出にも強い。 良像範囲は直径70mmまで維持(光量約60%)、星像は写野周辺部でも約15ミクロンという、極めて優れた平坦性を実現している。
レンズ枚数の増加によるコントラスト低下に対しては、各レンズの特性に合わせて個別に開発した天体用特殊コートを全面に施すことで、1面あたり最大透過率99.9%を達成。 ゴーストやフレアが極めて少ない、非常に高いコントラストの描写性能を発揮する。

※特許出願中

対物レンズ形式: SDアポクロマート
レンズ構成: 5群5枚(SDガラス1枚、EDガラス1枚)
有効径: 100mm
焦点距離: 380mm
口径比: 1:3.8

精密アニール処理 & Zygo(R) Verifire TM ATZ

大型レーザー干渉計 Zygo Verifire ATZ 設計値どおりの高い性能を発揮させるため、各製造工程においても品質向上を目指した新しい取り組みを実施。
ガラス製造工程においては、5種のガラスすべてに精密アニール処理(熱処理によってレンズの分子配列を整え、光学的性能を均一化)を施し、屈折率の均質性を極限まで高めることを実現。
さらに、新たに大型レーザー干渉計Zygo Verifire ATZを導入、高密度カメラ(1000×1000画素)によって、レンズ上にある急峻な形状変化なども逃すことなく、正確にとらえることを可能とした。 アス、クセに至るまで個々のレンズのデータをチェック、これまでは不可能であった極めて詳細なレベルでレンズ品質管理を実現。 なお、今回導入した大型レーザー干渉計Zygo Verifire ATZは天体望遠鏡にみられる大口径レンズを歪みなく測定するため、精密除振台ごと縦置きにしてあり、こうした設置は世界でも採用例が極めて少ない。

※一般的に干渉計は横置きとする場合が多いが、横置きの場合、レンズが大きいとレンズの自重によって歪みが生じるため、検査結果に影響を与えると考えられる。

※Zygo(R) および VerifireTM は、Zygo社の登録商標です。

MTF特性による評価を採用

高性能なカメラ専用望遠レンズを上回る性能を目指し、設計性能評価には写真撮影を意識したMTF(Modulation Transfer Functionの略、カメラ用レンズの性能評価に使われる指標)を採用。 これにより、従来のスポットダイヤグラムによる印象評価と比較して、シビアな性能評価が可能となった。天体望遠鏡鏡筒としては、これまでにない新しい試みである。

大型精密ピント装置&大型ゴムリング

645判カメラを余裕をもって装着できるピント装置には、精密な直進ヘリコイド方式を採用。繰り出し量はバーニヤによって20μmまで正確に読み取ることが可能。目盛り部は彫刻仕上げとなっている。
大型突起付きのゴムリングは、寒冷期に手袋をはめたままでも操作性が確保できる造り。 ヘリコイド内筒の回り止めのコマには“すり割り”を入れ、ガタのない回転が得られるよう配慮し、大型カメラを装着した高負荷状態での寒冷期使用時でも、スムーズさの確保を実現。
鏡筒先端には衝撃緩衝用ゴムリングを装備し、光学系を保護。フードの長さと内部の遮光環の位置、そしてその直径のバランスを吟味し、レンズ設計段階でのゴースト解析と相まって、迷光を防止しフレアの発生を抑えることに成功。

レデューサー&エクステンダー

オプションパーツとして、新設計3群3枚構成のレデューサー(0.79×)、3群4枚構成のエクステンダー(1.58×)を用意。 これらパーツを併用することで、300mmF3.0の極超短焦点のアストログラフとして、あるいは600mmF6.0の惑星観測用鏡筒として、多彩な対象に適応する。

レデューサー (0.79x) エクステンダー (1.58x)

ビクセン「VSD100F3.8」鏡筒

VSD100F3.8+TB115+TTP150+DP75-294 VSD100F3.8+TB115+TTP150+TP288+KYOEI汎用アリミゾプレートDX

ビクセン SX2 赤道儀

Vixen(ビクセン) 新型コントローラー搭載、“SX2”誕生「SX2赤道儀」2月28日新発売
Vixen(ビクセン) 新型コントローラー搭載、“SX2”誕生「SX2赤道儀」2月28日新発売
新型STARBOOK ONE コントローラーを使って、片手で気軽に天体望遠鏡操作 SX2赤道義の特長
  • 駆動モーターにマイクロステップ駆動パルスモーターを採用
    (SXW赤道儀はDCモーター)することによりレスポンスが飛躍的に向上、低速から高速までの全域で“バックラッシュ”が抑えられた、極めて滑らかな動きを実現。
  • 標準付属コントローラーは、シンプルなデザインの中に多彩な機能を満載する新型コントローラーSTAR BOOK ONEを採用。
    (STAR BOOK ONEコントローラーには”自動導入機能”はありません。近日発売予定の「STAR BOOK TEN(単体)」を増設することで可能になります)
  • 鏡筒取付け部分は従来同様で今や世界基準ともいえる
    “アリミゾ式”。組立てや鏡筒の載せかえがスムーズに行えます。
SXD2赤道儀の特長<SXPとの違い>
  • メイン機能をXY 駆動(赤経方向・赤緯方向)に絞った、主な操作を片手でできる軽量 コンパクトでシンプルなハンドコントローラーです。恒星時、太陽時など多彩な追尾モ ード、バックラッシュ補正などカスタマイズ機能、外付けオートガイダー端子、手元を 照明するランプを内蔵するなど、シンプルながら多彩な機能を搭載しています。

主な仕様変更点
SXW(旧) 【NEW】 SX2
コントローラー STAR BOOK STAR BOOK ONE (自動導入機能なし)
※近日発売予定のSTAR BOOK TEN(単体)を増設することで可能。
駆動モーター DCサーボモーター パルスモーター

LINE UP

ビクセン SX2赤道儀

■ 望遠鏡セット

商品名
SX2-A81M
SX2-A105M
SX2-ED81SII
SX2-ED103S
SX2-VMC200L
SX2-VC200L
SX2-R200SS

ビクセン AP赤道儀

Vixen(ビクセン) AP赤道儀 新発売

LINE UP

Vixen(ビクセン) AP赤道儀 Vixen(ビクセン) AP赤道儀

■ 主な仕様
商品名 APマウント AP-SMマウント
STARBOOK ONEコントローラー付き
赤経微動 ウォームホイルによる全周微動
(手動)・φ58.4mm・歯数144山
ウォームホイルによる全周微動
(電動)・φ73.5mm・歯数144山
赤緯微動 ウォームホイルによる全周微動(手動)・φ58.4mm・歯数144山
ウォーム軸 φ9.8mm・真鍮製(赤経・赤緯共通) 赤経:φ11mm・真鍮製
赤緯:φ9.8mm・真鍮製
赤経、赤緯軸・材質 φ59mm・フリーストップ式粗動対応・材質:アルミ合金
ベアリング数 ボールベアリング:7個
ウェイト軸 φ20mm・スチール製
極軸望遠鏡 極軸望遠鏡PF-L(別売)対応
極軸設定方位微動 ダブルスクリュー式、ツマミ付・微動範囲:約6.5°(ツマミ1回転約1.4°)
極軸設定高度微動 タンジェントスクリュー式、ツマミ付・範囲:約0〜65°(ツマミ1回転約1.9°)
駆動 - パルスモーターによる電動駆動、
自動導入・追尾 - STAR BOOK ONEコントローラーによる高精度追尾
搭載可能重量 約6kg(モーメント荷重150kg・cm:不動点より25cmで約6kg)
コントローラー接続端子 - D-SUB9PINオス
外部電源端子 - USB Micro-B型(DC4.4〜5.26V)
電源(市販品) - 単三乾電池4本(アルカリ乾電池、Ni-MH電池、Ni-Cd電池)またはUSB出力付外部電源
消費電流
(消費電力)
- DC5V 0.2〜0.5A(1.0〜2.5W)
連続動作時間
(電池使用)
- 約4時間(約20℃、アルカリ乾電池使用、6kg搭載時)
大きさ 263×302×96mm(除・突起部) 274×310×96mm(除・突起部)
重さ 3.6kg(ウェイト別) 3.9kg(電池・ウェイト別)
附属品 ウェイト1kg×1個、カラー星空ガイドブック、星座早見盤

:0.5A以上(赤緯モーターモジュール:別売 併用の場合は1A以上)供給可能なDCP準拠のUSB出力付外部電源



Vixen(ビクセン) AP赤道儀システム図


Vixen(ビクセン) AP赤道儀システム図



■ モジュールパーツ

商品名
極軸望遠鏡PF-L AP極軸体ユニット
APP-TL130三脚 手動モジュール
赤経モーターモジュールSBOセット PG筒受セット
APクランプ筒受ユニット APクランプ
赤緯モーターモジュール AP微動ツマミ
AP赤緯体セットAPフォトガイダー

■ 望遠鏡セット

商品名
AP-A80Mf AP-A80Mf・SM
(STARBOOK ONEコントローラー付き)
AP-A81M AP-A81M・SM
(STARBOOK ONEコントローラー付き)
AP-ED80Sf AP-ED80Sf・SM
(STARBOOK ONEコントローラー付き)
AP-ED81SII AP-ED81SII・SM
(STARBOOK ONEコントローラー付き)
AP-R130Sf AP-R130Sf・SM
(STARBOOK ONEコントローラー付き)
